Arandelas de platillo DIN 2093

Los Muelles de platillo, también conocidos como arandelas elásticas o Arandelas de platillo Din 2093 o muelles de disco, son arandelas cónicas que ofrecen una fuerza elástica proporcional a la deformación a la que son sometidas en la misma dirección axial. Al poder utilizarse apiladas, nos permiten diseñar muelles a medida de nuestras necesidades.

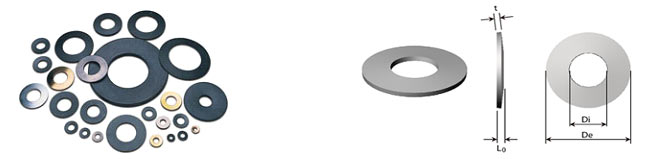

Arandelas de platillo DIN 2093

Especificaciones de las Arandelas de Platillo DIN 2093

Serie A

De Di t L0 Fuerza elástica P
f ~ 0,75h
kg.		 Carrera elástica  F
f ~ 0,75h
mm.
8 4,2 0,4 0,6 21 0,15
10 5,2 0,5 0,75 34 0,19
12,5 6,2 0,7 1 66 0,22
14 7,2 0,8 1,1 80 0,22
16 8,2 0,9 1,25 105 0,26
18 9,2 1 1,4 130 0,3
20 10,2 1,1 1,55 155 0,34
22,5 11,2 1,25 1,75 195 0,37
25 12,2 1,5 2,05 300 0,41
28 14,2 1,5 2,15 290 0,49
31,5 16,3 1,75 2,45 400 0,52
35,5 18,3 2 2,8 530 0,6
40 20,4 2,25 3,15 650 0,67
45 22,4 2,5 3,5 790 0,75
50 25,4 3 4,1 1250 0,82
56 28,5 3 4,3 1150 0,97
63 31 3,5 4,9 1550 1,05
71 36 4 5,6 2100 1,2
80 41 5 6,7 3500 1,3
90 46 5 7 3200 1,5
100 51 6 8,2 4900 1,65
112 57 6 8,5 4600 1,90
- - - - - -

Serie B

De Di t L0 Fuerza elástica P
f ~ 0,75h
kg.		 Carrera elástica  F
f ~ 0,75h
mm.
8 4,2 0,3 0,55 12 0,19
10 5,2 0,4 0,7 21 0,22
12,5 6,2 0,5 0,85 30 0,26
14 7,2 0,5 0,9 29 0,3
16 8,2 0,6 1,05 42 0,34
18 9,2 0,7 1,2 58 0,37
20 10,2 0,8 1,35 77 0,41
22,5 11,2 0,8 1,45 73 0,49
25 12,2 0,9 1,6 88 0,52
28 14,2 1 1,8 115 0,6
31,5 16,3 1,25 2,15 195 0,65
35,5 18,3 1,25 2,25 175 0,75
40 20,4 1,5 2,65 270 0,85
45 22,4 1,75 3,05 370 0,95
50 25,4 2 3,4 490 1,05
56 28,5 2 3,6 460 1,20
63 31 2,5 4,25 740 1,3
71 36 2,5 4,5 690 1,5
80 41 3 5,3 1100 1,7
90 46 3,5 6 1450 1,85
100 51 3,5 6,3 1350 2,1
112 57 4 7,2 1850 2,4
125 64 5 8,5 3100 2,6
