Acoplamientos Elásticos Sincrón -
Serie 50

PDF - Cómo escoger tu acoplamiento elásticoSelección del tipo de acoplamiento

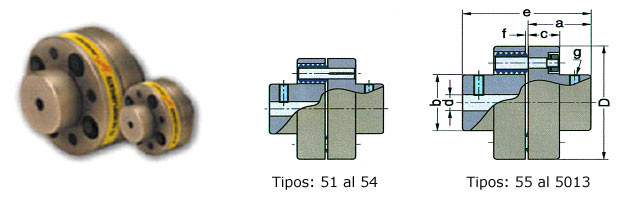

Acoplamientos Elásticos Sincrón - Serie 50

  • Tipos: 51 al 54
  • Tipos: 55 al 5013

Acoplamientos Elásticos Sincrón - Serie 50

Dimensiones de los acoplamientos elásticos serie 50

TIPO N / n H.P. a 100 r.p.m. Velocidad máxima (r.p.m.) d
máximo
d
mínimo
D a b c e f g Nº pernos Peso
(Kg.)
PD²
Kgm²
51 0,0053 0,53 9.500 20 7 70 30 32 20 63 3 M4 x 10 6 1,1 0,0019
52 0,010 1,00 7.800 28 9 85 40 45 20 83 3 M6 x 15 8 1,9 0,0040
53 0,017 1,70 6.300 35 10 105 50 56 25 103 3 M6 x 20 6 3,4 0,0122
54 0,042 4,20 5.300 40 12 125 55 64 25 113 3 M6 x 20 8 5 0,0263
55 0,079 7,90 4.500 50 15 150 65 80 32 133 3 M8 x 25 6 9,2 0,0705
56 0,13 13 3.700 63 18 180 85 105 32 173 3 M10 x 35 8 16,7 0,139
57 0,22 22 3.200 75 20 210 110 120 45 225 5 M12 x 40 8 28,6 0,400
58 0,40 40 2.600 90 25 250 120 150 45 245 5 M12 x 50 12 45 0,903
59 0,66 66 2.200 110 30 300 130 176 55 265 5 M16 x 55 12 62,5 1,840
510 1 100 1.900 120 35 350 150 190 55 305 5 M16 x 60 14 106 3,630
5011 1,4 140 1.300 140 80 400 180 225 55 365 5 M16 x 70 16 206 10
5012 1,7 170 1.000 160 90 475 220 270 75 445 5 M20 x 90 14 360 27
5013 2,6 260 700 200 100 555 250 350 75 505 5 M20 x 125 16 540 82

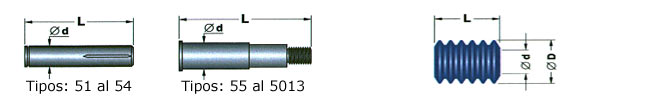

Acoplamientos Elásticos Sincrón Serie 50 - Pernos y Flectores

Pernos de los acoplamientos

REF. Tipo Ø d L Nº pernos
51-74B 51
52
9
9
42,4
42,4
6
8
53-74B 53
54
13
13
53
53
6
8
55-74B 55
56
18
18
66
66
6
8
57-74B 57
58
22
22
93
93
8
12
59-74B 59
510
5011
28
28
28
112
112
112
12
12
16
5012-74B 5012
5013
34
34
151
151
14
16



Flectores para los acoplamientos

REF. Tipo Ø D Ø d L Nº pernos
51-74B 51
52
16
16
9
9
20
20
6
8
53-74B 53
54
25
25
13
13
25,5
25,5
6
8
55-74B 55
56
30
30
18
18
29,5
29,5
6
8
57-74B 57
58
40
40
22
22
44
44
8
12
59-74B 59
510
5011
52
52
52
28
28
28
53,5
53,5
53,5
12
12
16
5012-74B 5012
5013
59
59
34
34
73
73
14
16
