Anillos de Retención Tipo "E"



A anillo de retención es un tipo de sujetador consistiendo en un metal semi-flexible suene con los extremos abiertos que se pueden encajar a presión hacia lugar, en a trabajado a máquina surco en el perno de pasador o la otra parte a permitir rotación pero para prevenir lateral movimiento. Hay dos tipos básicos: interno y externo, refiriéndose si están cabidos en un tubo o un excedente un eje. Los anillos de retención son de uso frecuente asegurar conexiones fijadas.

A continuación le detallamos las especificaciones de nuestro catálogo de anillos de retención tipo "N"Anillo de Retención Tipo E (Externo)

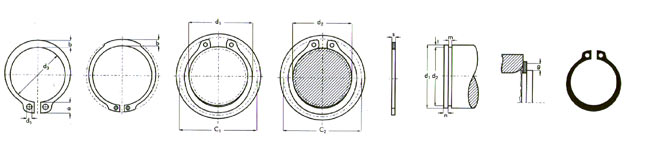

Campos de la tabla: Ø eje / Ref / Anillo elástico / Alojamiento

Ø eje d1 DIN 471 D1400  E espesor S Δ tol. h11 d3 Δ tol. a máx. b ≈   d5 mín. Peso kgs. 1000 piezas d2 Δ tol. m1 Δ tol. h13
3 E-3 0.4 2.7 0.04 - 0.15 1.9 0.8 1 0.017 2.8 -0.04 0.5
4 E-4 0.4 3.7 0.04 - 0.15 2.2 0.9 1 0.022 3.8 -0.04 0.5
5 E-5 0.6 4.7 0.04 - 0.15 2.5 1.1 1 0.066 4.8 -0.04 0.7
6 E-6 0.7 5.6 0.04 - 0.15 2.7 1.3 1.2 0.084 5.7 -0.04 0.8
7 E-7 0.8 6.5 0.06 - 0.18 3.1 1.4 1.2 0.121 6.7 -0.06 0.9
8 E-8 0.8 7.4 0.06 - 0.18 3.2 1.5 1.2 0.158 7.6 -0.06 0.9
9 E-9 1 8.4 0.06 - 0.18 3.3 1.7 1.2 0.3 8.6 -0.06 1.1
10 E-10 1 9.3 0.06 - 0.18 3.3 1.8 1.5 0.34 9.6 -0.06 1.1
11 E-11 1 10.2 0.06 - 0.18 3.3 1.8 1.5 0.41 11 -0.06 1.1
12 E-12 1 11 0.01 - 0.36 3.3 1.8 1.7 0.5 12 -0.11 1.1
13 E-13 1 11.9 0.01 - 0.36 3.4 2 1.7 0.53 12 -0.11 1.1
14 E-14 1 12.9 0.01 - 0.36 3.5 2.1 1.7 0.64 13 -0.11 1.1
15 E-15 1 13.8 0.01 - 0.36 3.6 2.2 1.7 0.67 14 -0.11 1.1
16 E-16 1 14.7 0.01 - 0.36 3.7 2.2 1.7 0.7 15 -0.11 1.1
17 E-17 1 15.7 0.01 - 0.36 3.8 2.3 1.7 0.82 16 -0.11 1.1
18 E-18 1.2 16.5 0.01 - 0.36 3.9 2.4 2 1.11 17 -0.11 1.3
19 E-19 1.2 17.5 0.01 - 0.36 3.9 2.5 2 1.22 18 -0.11 1.3
20 E-20 1.2 18.5 0.01 - 0.36 4 2.6 2 1.3 19 -0.11 1.3
21 E-21 1.2 19.5 0.01 - 0.36 4.1 2.7 2 1.42 20 -0.11 1.3
22 E-22 1.2 20.5 0.13 - 0.42 4.2 2.8 2 1.5 21 -0.13 1.3
23 E-23 1.2 21.5 0.13 - 0.42 4.3 2.9 2 1.63 22 -0.15 1.3
24 E-24 1.2 22.2 0.13 - 0.42 4.4 3 2 1.77 23 -0.15 1.3
25 E-25 1.2 23.2 0.13 - 0.42 4.4 3 2 1.9 24 -0.15 1.3
26 E-26 1.2 24.2 0.13 - 0.42 4.5 3.1 2 1.96 25 -0.15 1.3
27 E-27 1.2 24.9 0.21 -0.42 4.6 3.1 2 2.08 26 -0.21 1.3
28 E-28 1.5 25.9 0.21 -0.42 4.7 3.2 2 2.92 27 -0.21 1.6
29 E-29 1.5 26.9 0.21 -0.42 4.8 3.4 2 3.2 28 -0.21 1.6
30 E-30 1.5 27.9 0.21 -0.42 5 3.5 2 3.32 29 -0.21 1.6
31 E-31 1.5 28.6 0.21 -0.42 5.1 3.5 2.5 3.45 29 -0.21 1.6
32 E-32 1.5 29.6 0.21 -0.42 5.2 3.6 2.5 3.54 30 -0.25 1.6
33 E-33 1.5 30.5 0.25 -0.5 5.2 3.7 2.5 3.69 31 -0.25 1.6
34 E-34 1.5 31.5 0.25 -0.5 5.4 3.8 2.5 3.8 32 -0.25 1.6
35 E-35 1.5 32.2 0.25 -0.5 5.6 3.9 2.5 4 33 -0.25 1.6
36 E-36 1.75 33.2 0.25 -0.5 5.6 4 2.5 5 34 -0.25 1.85
37 E-37 1.75 34.2 0.25 -0.5 5.7 4.1 2.5 5.37 35 -0.25 1.85
38 E-38 1.75 35.2 0.25 -0.5 5.8 4.2 2.5 5.62 36 -0.25 1.85
39 E-39 1.75 36 0.25 -0.5 5.9 4.3 2.5 5.85 37 -0.25 1.85
40 E-40 1.75 36.5 0.25 -0.5 6 4.4 2.5 6.03 38 -0.25 1.85
41 E-41 1.75 37.5 0.25 -0.5 6.2 4.5 2.5 6.215 39 -0.25 1.85
42 E-42 1.75 38.5 0.39  -   0.90 6.5 4.5 2.5 6.5 40 -0.25 1.85
44 E-44 1.75 40.5 0.39  -   0.90 6.6 4.6 2.5 7 42 -0.25 1.85
45 E-45 1.75 41.5 0.39  -   0.90 6.7 4.7 2.5 7.5 43 -0.25 1.85
46 E-46 1.75 42.5 0.39  -   0.90 6.7 4.8 2.5 7.6 44 -0.25 1.85
47 E-47 1.75 43.5 0.39  -   0.90 6.8 4.9 2.5 7.5 45 -0.25 1.85
48 E-48 1.75 44.5 0.39  -   0.90 6.9 5 2.5 7.9 46 -0.25 1.85
50 E-50 2 45.8 0.39  -   0.90 6.9 5.1 2.5 10.2 47 -0.25 2.15
52 E-52 2 47.8 0.39  -   0.90 7 5.2 2.5 11.1 49 -0.25 2.15
54 E-54 2 49.8 0.39  -   0.90 7.1 5.3 2.5 11.3 51 -0.25 2.15
55 E-55 2 50.8 0.39  -   0.90 7.2 5.4 2.5 11.4 52 -0.3 2.15
56 E-56 2 51.8 0.39  -   0.90 7.3 5.5 2.5 11.8 53 -0.3 2.15
57 E-57 2 52.8 0.46 -1.1 7.3 5.5 2.5 12.2 54 -0.3 2.15
58 E-58 2 53.8 0.46 -1.1 7.3 5.6 2.5 12.6 55 -0.3 2.15
60 E-60 2 55.8 0.46 -1.1 7.4 5.8 2.5 12.9 57 -0.3 2.15
62 E-62 2 57.8 0.46 -1.1 7.5 6 2.5 14.3 59 -0.3 2.15
63 E-63 2 58.8 0.46 -1.1 7.6 6.2 2.5 15.9 60 -0.3 2.15
65 E-65 2.5 60.8 0.46 -1.1 7.8 6.3 3 18.2 62 -0.3 2.65
67 E-67 2.5 62.5 0.46 -1.1 7.9 6.4 3 20.3 64 -0.3 2.65
68 E-68 2.5 63.5 0.46 -1.1 8 6.5 3 21.8 65 -0.3 2.65
70 E-70 2.5 65.5 0.46 -1.1 8.1 6.6 3 22 67 -0.3 2.65
72 E-72 2.5 67.5 0.46 -1.1 8.2 6.8 3 22.5 69 -0.3 2.65
75 E-75 2.5 70.5 0.46 -1.1 8.4 7 3 24.6 72 -0.3 2.65
77 E-77 2.5 72.5 0.46 -1.1 8.5 7.2 3 25.7 74 -0.3 2.65
78 E-78 2.5 73.5 0.46 -1.1 8.6 7.3 3 26.2 75 -0.3 2.65
80 E-80 2.5 74.5 0.46 -1.1 8.6 7.4 3 27.3 76 -0.3 2.65
82 E-82 2.5 76.5 0.46 -1.1 8.7 7.6 3 31.2 78 -0.3 2.65
85 E-85 3 79.5 0.46 -1.1 8.7 7.8 3.5 36.4 82 -0.35 3.15
87 E-87 3 81.5 0.46 -1.1 8.8 7.9 3.5 39.8 84 -0.35 3.15
88 E-88 3 82.5 0.46 -1.1 8.8 8 3.5 41.2 85 -0.35 3.15
90 E-90 3 84.5 0.46 -1.1 8.8 8.2 3.5 44.5 87 -0.35 3.15
92 E-92 3 86.5 0.54 -1.3 9 8.4 3.5 46 89 -0.35 3.15
95 E-95 3 89.5 0.54 -1.3 9.4 8.6 3.5 49 92 -0.35 3.15
97 E-97 3 91.5 0.54 -1.3 9.4 8.8 3.5 50.2 94 -0.35 3.15
98 E-97 3 91.5 0.54 -1.3 9.4 8.8 3.5 50.2 95 -0.35 3.15
100 E-100 3 94.5 0.54 -1.3 9.6 9 3.5 53.7 97 -0.35 3.15
102 E-102 4 95 0.54 -1.3 9.7 9.2 3.5 78 98 -0.54 4.15
105 E-105 4 98 0.54 -1.3 9.9 9.3 3.5 80 101 -0.54 4.15
107 E-107 4 100 0.54 -1.3 10 9.5 3.5 81 103 -0.54 4.15
108 E-107 4 100 0.54 -1.3 10 9.5 3.5 81 104 -0.54 4.15
110 E-110 4 103 0.54 -1.3 10.1 9.6 3.5 82 106 -0.54 4.15
112 E-112 4 105 0.54 -1.3 10.3 9.7 3.5 83 108 -0.54 4.15
115 E-115 4 108 0.54 -1.3 10.6 9.8 3.5 84 111 -0.54 4.15
117 E-117 4 110 0.54 -1.3 10.8 10 3.5 85 113 -0.54 4.15
118 E-117 4 110 0.54 -1.3 10.8 10 3.5 85 114 -0.54 4.15
120 E-120 4 113 0.54 -1.3 11 10.2 3.5 86 116 -0.54 4.15
122 E-122 4 115 0.54 -1.3 11.2 10.3 4 88 118 -0.54 4.15
125 E-125 4 118 0.54 -1.3 11.4 10.4 4 90 121 -0.63 4.15
127 E-127 4 120 0.54 -1.3 11.4 10.5 4 95 123 -0.63 4.15
128 E-127 4 120 0.54 -1.3 11.4 10.5 4 95 124 -0.63 4.15
130 E-130 4 123 0.54 -1.3 11.6 10.7 4 100 126 -0.63 4.15
132 E-132 4 125 0.63 -1.5 11.7 10.8 4 103 128 -0.63 4.15
135 E-135 4 128 0.63 -1.5 11.8 11 4 104 131 -0.63 4.15
137 E-137 4 130 0.63 -1.5 11.9 11 4 107 133 -0.63 4.15
138 E-137 4 130 0.63 -1.5 11.9 11 4 107 134 -0.63 4.15
140 E-140 4 133 0.63 -1.5 12 11.2 4 110 136 -0.63 4.15
142 E-142 4 135 0.63 -1.5 12.1 11.3 4 112 138 -0.63 4.15
145 E-145 4 138 0.63 -1.5 12.2 11.5 4 115 141 -0.63 4.15
147 E-147 4 140 0.63 -1.5 12.3 11.6 4 116 143 -0.63 4.15
148 E-147 4 140 0.63 -1.5 12.3 11.6 4 116 144 -0.63 4.15
150 E-150 4 142 0.63 -1.5 13 11.8 4 120 145 -0.63 4.15
152 E-152 4 143 0.63 -1.5 13 11.9 4 128 147 -0.63 4.15
155 E-155 4 146 0.63 -1.5 13 12 4 135 150 -0.63 4.15
157 E-157 4 148 0.63 -1.5 13.1 12 4 140 152 -0.63 4.15
158 E-157 4 148 0.63 -1.5 13.1 12 4 140 153 -0.63 4.15
160 E-160 4 151 0.63 -1.5 13.3 12.2 4 150 155 -0.63 4.15
162 E-162 4 153 0.63 -1.5 13.3 12.3 4 155 157 -0.63 4.15
165 E-165 4 156 0.63 -1.5 13.5 12.5 4 160 160 -0.63 4.15
167 E-167 4 158 0.63 -1.5 13.5 12.9 4 163 162 -0.63 4.15
168 E-167 4 158 0.63 -1.5 13.5 12.9 4 163 163 -0.63 4.15
170 E-170 4 161 0.63 -1.5 13.5 12.9 4 170 165 -0.63 4.15
172 E-172 4 161 0.63 -1.5 13.5 12.9 4 170 167 -0.63 4.15
175 E-175 4 166 0.63 -1.5 13.5 12.9 4 180 170 -0.63 4.15
177 E-177 4 168 0.63 -1.5 14.2 13.5 4 183 172 -0.63 4.15
178 E-177 4 168 0.63 -1.5 14.2 13.5 4 183 173 -0.63 4.15
180 E-180 4 171 0.63 -1.5 14.2 13.5 4 190 175 -0.63 4.15
182 E-180 4 171 0.63 -1.5 14.2 13.5 4 190 177 -0.63 4.15
185 E-185 4 176 0.63 -1.5 14.2 13.5 4 200 180 -0.63 4.15
187 E-187 4 178 0.63 -1.5 14.2 14 4 203 182 -0.63 4.15
188 E-187 4 178 0.63 -1.5 14.2 14 4 203 183 -0.63 4.15
190 E-190 4 181 0.63 -1.5 14.2 14 4 210 185 -0.72 4.15
192 E-190 4 181 0.72 -1.7 14.2 14 4 210 187 -0.72 4.15
195 E-195 4 186 0.72 -1.7 14.2 14 4 220 190 -0.72 4.15
197 E-197 4 188 0.72 -1.7 14.2 14 4 223 192 -0.72 4.15
198 E-197 4 188 0.72 -1.7 14.2 14 4 223 193 -0.72 4.15
200 E-200 4 191 0.72 -1.7 14.2 14 4 230 195 -0.72 4.15
202 E-202 5 190 0.72 -1.7 14.2 14 4 235 196 -0.72 5.15
205 E-205 5 193 0.72 -1.7 14.2 14 4 243 199 -0.72 5.15
207 E-205 5 193 0.72 -1.7 14.2 14 4 243 201 -0.72 5.15
208 E-205 5 193 0.72 -1.7 14.2 14 4 243 202 -0.72 5.15
210 E-210 5 198 0.72 -1.7 14.2 14 4 248 204 -0.72 5.15
212 E-210 5 198 0.72 -1.7 14.2 14 4 248 206 -0.72 5.15
215 E-215 5 203 0.72 -1.7 14.2 14 4 260 209 -0.72 5.15
217 E-215 5 203 0.72 -1.7 14.2 14 4 260 211 -0.72 5.15
218 E-215 5 203 0.72 -1.7 14.2 14 4 260 212 -0.72 5.15
220 E-220 5 208 0.72 -1.7 14.2 14 4 265 214 -0.72 5.15
222 E-220 5 208 0.72 -1.7 14.2 14 4 265 216 -0.72 5.15
225 E-225 5 213 0.72 -1.7 14.2 14 4 280 219 -0.72 5.15
227 E-225 5 213 0.72 -1.7 14.2 14 4 280 221 -0.72 5.15
228 E-225 5 213 0.72 -1.7 14.2 14 4 280 222 -0.72 5.15
230 E-230 5 218 0.72 -1.7 14.2 14 4 290 224 -0.72 5.15
232 E-230 5 218 0.72 -1.7 14.2 14 4 290 226 -0.72 5.15
235 E-235 5 223 0.72 -1.7 14.2 14 4 305 229 -0.72 5.15
237 E-235 5 223 0.72 -1.7 14.2 14 4 305 231 -0.72 5.15
238 E-235 5 223 0.72 -1.7 14.2 14 4 305 232 -0.72 5.15
240 E-240 5 228 0.72 -1.7 14.2 14 4 310 234 -0.72 5.15
242 E-240 5 228 0.72 -1.7 14.2 14 4 310 236 -0.72 5.15
245 E-245 5 233 0.72 -1.7 14.2 14 4 325 239 -0.72 5.15
247 E-245 5 233 0.72 -1.7 14.2 14 4 325 241 -0.72 5.15
248 E-245 5 233 0.72 -1.7 14.2 14 4 325 242 -0.72 5.15
250 E-250 5 238 0.72 -1.7 14.2 14 4 335 244 -0.72 5.15
252 E-250 5 238 0.72 -1.7 16.2 16 5 335 244 -0.72 5.15
255 E-255 5 240 0.72 -1.7 16.2 16 5 348 247 -0.72 5.15
257 E-255 5 240 0.72 -1.7 16.2 16 5 348 249 -0.72 5.15
258 E-255 5 240 0.72 -1.7 16.2 16 5 348 250 -0.72 5.15
260 E-260 5 245 0.72 -1.7 16.2 16 5 355 252 -0.72 5.15
262 E-260 5 245 0.72 -1.7 16.2 16 5 355 254 -0.81 5.15
265 E-265 5 250 0.72 -1.7 16.2 16 5 370 257 -0.81 5.15
267 E-265 5 250 0.72 -1.7 16.2 16 5 370 259 -0.81 5.15
268 E-265 5 250 0.72 -1.7 16.2 16 5 370 260 -0.81 5.15
270 E-270 5 255 0.72 -1.7 16.2 16 5 375 262 -0.81 5.15
272 E-270 5 255 0.81 -2 16.2 16 5 375 264 -0.81 5.15
275 E-275 5 260 0.81 -2 16.2 16 5 390 267 -0.81 5.15
277 E-275 5 260 0.81 -2 16.2 16 5 390 269 -0.81 5.15
278 E-275 5 260 0.81 -2 16.2 16 5 390 270 -0.81 5.15
280 E-280 5 265 0.81 -2 16.2 16 5 398 272 -0.81 5.15
282 E-280 5 265 0.81 -2 16.2 16 5 398 274 -0.81 5.15
285 E-285 5 270 0.81 -2 16.2 16 5 410 277 -0.81 5.15
287 E-285 5 270 0.81 -2 16.2 16 5 410 279 -0.81 5.15
288 E-285 5 270 0.81 -2 16.2 16 5 410 280 -0.81 5.15
290 E-290 5 275 0.81 -2 16.2 16 5 418 282 -0.81 5.15
292 E-290 5 275 0.81 -2 16.2 16 5 418 284 -0.81 5.15
295 E-295 5 280 0.81 -2 16.2 16 5 430 287 -0.81 5.15
297 E-295 5 280 0.81 -2 16.2 16 5 430 289 -0.81 5.15
298 E-295 5 280 0.81 -2 16.2 16 5 430 290 -0.81 5.15
300 E-300 5 285 0.81 -2 16.2 16 5 440 292 -0.81 5.15
305 E-305 6 288 0.81 -2   20 6 738 295 -0.81 6.2
310 E-310 6 293 0.81 -2 - 20 6 750 300 -0.81 6.2
315 E-315 6 298 0.81 -2 - 20 6 760 305 -0.81 6.2
320 E-320 6 303 0.81 -2 - 20 6 770 310 -0.81 6.2
325 E-325 6 308 0.81 -2 - 20 6 787 315 -0.81 6.2
330 E-330 6 313 0.81 -2 - 20 6 800 320 -0.89 6.2
335 E-335 6 318 0.9 -2 - 20 6 826 325 -0.89 6.2
340 E-340 6 323 0.9 -2 - 20 6 840 330 -0.89 6.2
345 E-345 6 328 0.9 -2 - 20 6 845 335 -0.89 6.2
350 E-350 6 333 0.9 -2 - 20 6 850 340 -0.89 6.2
355 E-355 6 338 0.9 -2 - 20 6 865 345 -0.89 6.2
360 E-360 6 343 0.9 -2 - 20 6 880 350 -0.89 6.2
365 E-365 6 348 0.9 -2 - 20 6 885 355 -0.89 6.2
370 E-370 6 353 0.9 -2 - 20 6 890 360 -0.89 6.2
375 E-375 6 358 0.9 -2 - 20 6 910 365 -0.89 6.2
380 E-380 6 363 0.9 -2 - 20 6 930 370 -0.89 6.2
385 E-385 6 368 0.9 -2 - 20 6 940 375 -0.89 6.2
390 E-390 6 373 0.9 -2 - 20 6 950 380 -0.89 6.2
395 E-395 6 378 0.9 -2 - 20 6 990 385 -0.89 6.2
400 E-400 6 383 0.9 -2 - 20 6 1040 390 -0.89 6.2
410 E-410 7 390 0.9 -2 - 26 6 1320 398 -0.89 7.2
420 E-420 7 400 0.9 -2 - 26 6 1360 408 -1 7.2
430 E-430 7 410 0.9 -2 - 26 6 1390 418 -1 7.2
440 E-440 7 420 0.9 -2 - 26 6 1420 428 -1 7.2
450 E-450 7 430 0.9 -2 - 26 6 1450 438 -1 7.2
460 E-460 7 440 1.0 -2 - 26 6 1520 448 -1 7.2
470 E-470 7 450 1.0 -2 - 26 6 1590 458 -1 7.2
480 E-480 7 460 1.0 -2 - 26 6 1660 468 -1 7.2
490 E-490 7 470 1.0 -2 - 26 6 1725 478 -1 7.2
500 E-500 7 480 1.0 -2 - 26 6 1790 488 -1 7.2
510 E-510 8 485 1.0 -2 - 26 6 2300 496 -1 8.2
520 E-520 8 495 1.0 -2 - 26 6 2350 506 -1 8.2
530 E-530 8 505 1.0 -2 - 26 6 2400 516 -1 8.2
540 E-540 8 515 1.0 -2 - 26 6 2445 526 -1 8.2
550 E-550 8 525 1.0 -2 - 26 6 2490 536 -1 8.2
560 E-560 8 535 1.5 -3 - 26 6 2580 546 -1 8.2
570 E-570 8 545 1.5 -3 - 26 6 2670 556 -1 8.2
580 E-580 8 555 1.5 -3 - 26 6 2760 566 -1 8.2
590 E-590 8 565 1.5 -3 - 26 6 2840 576 -1 8.2
600 E-600 8 575 1.5 -3 - 26 6 2920 586 -1 8.2
650 E-650 9 620 1.5 -3 - 34 6 3770 634 -1 9.3
700 E-700 9 670 1.5 -3 - 34 6 4070 684 -1 9.3
750 E-750 9 715 1.5 -3 - 34 9 4640 732 -1 9.3
800 E-800 9 765 1.5 -3 - 34 9 5330 782 -1 9.3
850 E-850 9 810 1.5 -3 - 34 9 6030 830 -1 9.3
900 E-900 9 860 2.0 -4 - 34 9 6640 880 -1 9.3
950 E-950 9 900 2.0 -4 - 34 9 7260 928 -1 9.3
1000 E-1000 9 950 2.0 -4 - 34 9 8130 978 -1 9.3
