Cadenas Fleyer - Cadenas de Elevación

Logo IWIS

A continuación le detallamos las especificaciones de nuestro catálogo de cadenas de elevación Fleyer:

Cadenas Fleyer - Cadenas de Elevación

Leyenda:

  • LH: Serie Pesa
  • LL: Serie Ligera
  • AL: Serie Aluminio
  • Sin serie: Norma Fabrica

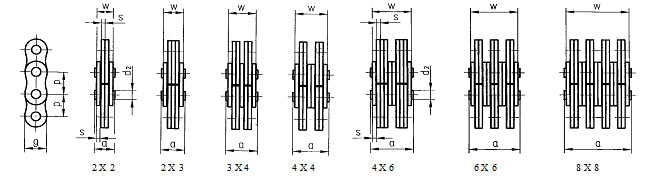

DIN Nr. Ansi p px100 ensamblado g S max.  d2 a w max. Fbmin Fm q
LH 0822 BL 422 12,7 - 2 x 2 12,1 2,06 5,08 10,9 8,5 27800 29000 0,63
LH 0823 BL 423 12,7 - 2 x 3 12,1 2,06 5,08 13 10,6 27800 29000 0,78
LH 0834 BL 434 12,7 - 3 x 4  12,1 2,06 5,08 17,2 14,8 42500 45500 1,08
LH 0844 BL 444 12,7 - 4 x 4 12,1 2,06 5,08 19,3 16,9 58000 59000 1,23
LH 0846 BL 446 12,7 - 4 x 6 12,1 2,06 5,08 23,5 21,1 58000 60000 1,53
LH 0866 BL 466 12,7 - 6 x 6 12,1 2,06 5,08 27,8 25,4 90000 93000 1,83
LH 0888 BL 488 12,7 - 8 x 8 12,1 2,06 5,08 36,3 33,9 110000 118000 2,43
LH 1023 BL 523 15,875 - 2 x 3 15,1 2,46 5,95 15 12,4 40100 45000 1,18
LH 1034 BL 534 15,875 - 3 x 4  15,1 2,46 5,95 19,9 17,3 60000 65000 1,63
LH 1044 BL 544 15,875 - 4 x 4 15,1 2,46 5,95 22,4 19,8 78000 91000 1,86
LH 1046  BL 546 15,875 - 4 x 6 15,1 2,46 5,95 27,3 24,7 78000 91000 2,32
LH 1066 BL 566 15,875 - 6 x 6 15,1 2,46 5,95 32,3 29,7 120000 137000 2,77
LH 1088 BL 588 15,875 - 8 x 8 15,1 2,46 5,95 42,2 39,6 140000 178000 3,68
LH 1223  BL 623 19,05 - 2 x 3 18,2 3,23 7,93 20 16,6 60000 69000 1,92
LH 1234 BL 634 19,05 - 3 x 4  18,2 3,23 7,93 26,3 22,9 101500 107000 2,66
LH 1244 BL 644 19,05 - 4 x 4 18,2 3,23 7,93 29,6 26,2 126000 141000 3,03
LH 1246 BL 646 19,05 - 4 x 6 18,2 3,23 7,93 36,5 33,1 126000 142000 3,78
LH 1266 BL 666 19,05 - 6 x 6 18,2 3,23 7,93 43 39,6 190000 210000 4,52
LH 1288 BL 688 19,05 - 8 x 8 18,2 3,23 7,93 56,4 53 245000 270000 6
LH 1622 BL 822 25,4 - 2 x 2 24 4,06 9,53 20,1 16,5 93000 104000 2,4
LH 1623 BL 823 25,4 - 2 x 3 24 4,06 9,53 24,2 20,6 100000 104000 2,98
LH 1634 BL 834 25,4 - 3 x 4  24 4,06 9,53 32,6 29 152000 165000 4,14
LH 1644 BL 844 25,4 - 4 x 4 24 4,06 9,53 36,7 33,1 186000 210000 4,72
LH 1646 BL 846 25,4 - 4 x 6 24 4,06 9,53 45 41,4 186000 208000 5,88
LH 1666 BL 866 25,4 - 6 x 6 24 4,06 9,53 53,2 49,6 285000 325000 7,04
LH 1688 BL 888 25,4 - 8 x 8 24 4,06 9,53 69,8 66,2 338000 400000 9,37
LH 2022 BL 1022 31,75 - 2 x 2 29,6 4,88 11,1 23,8 19,8 118000 145000 3,57
LH 2023 BL 1023 31,75 - 2 x 3 29,6 4,88 11,1 28,7 24,7 142000 145000 4,44
LH 2034 BL 1034 31,75 - 3 x 4  29,6 4,88 11,1 38,6 34,6 244000 250000 6,17
LH 2044 BL 1044 31,75 - 4 x 4 29,6 4,88 11,1 43,6 39,6 284000 303000 7,04
LH 2046 BL 1046 31,75 - 4 x 6 29,6 4,88 11,1 53,5 49,5 305500 310000 8,78
LH 2066 BL 1066 31,75 - 6 x 6 29,6 4,88 11,1 63,4 59,4 417000 450000 10,52
LH 2088 BL 1088 31,75 - 8 x 8 29,6 4,88 11,1 83,2 79,2 462000 600000 13,99
LH 2434 BL 1234 38,1 - 3 x 4  35,9 5,68 12,71 45,1 40,7 245000 305000 9,25
LH 2446 BL 1246 38,1 - 4 x 6 35,9 5,68 12,71 62,5 58,1 371500 405000 13,16
LH 2466 BL 1266 38,1 - 6 x 6 35,9 5,68 12,71 74,2 69,8 454000 560000 15,77
LH 2488 BL 1288 38,1 - 8 x 8 35,9 5,68 12,71 97,4 93 605000 650000 20,98
LH 2834 BL 1434 44,45 - 3 x 4  41,9 6,38 14,28 51,2 46,2 316000 380000 12,14
LH 2846 BL 1446 44,45 - 4 x 6 41,9 6,38 14,28 71 66 427500 510000 17,28
LH 3234 BL 1634 50,8 - 3 x 4  47,8 7,18 17,46 58,5 52,5 530000 560000 15,67
LH 3244 BL 1644 50,8 - 4 x 4 47,8 7,18 17,46 66 60 579000 690000 17,87
LH 3246 BL 1646 50,8 - 4 x 6 47,8 7,18 17,46 81 75 579000 690000 22,29
LH 3266 BL 1666 50,8 - 6 x 6 47,8 7,18 17,46 96 90 868000 1000000 26,7
LH 3288 BL 1688 50,8 - 8 x 8 47,8 7,18 17,46 126 120 1157000 1300000 35,53
LL 0822 - 12,7 1259 1259 2 x 2 10,7 1,69 4,45 8,9 7 21000 22500
LL 0844 - 12,7 1259 1259 4 x 4  10,7 1,69 4,45 15,9 14 42000 45000
LL 0866 - 12,7 1259 1259 6 x 6 10,7 1,69 4,45 22,8 21 64000 67000
LL 1022 - 15,875 1577 1577 2 x 2 12,8 1,55 5,08 8,9 6,7 22700 24000
LL 1044  - 15,875 1577 1577 4 x 4  12,8 1,55 5,08 15,6 13,4 45400 50000
LL 1066 - 15,875 1577 1577 6 x 6 12,8 1,55 5,08 22,2 20 68100 74000
LL 1222 - 19,05 1892 1892 2 x 2 14,8 1,81 5,72 10 7,6 32000 37500
LL 1244  - 19,05 1892 1892 4 x 4  14,8 1,81 5,72 17,8 15,4 64000 75000
LL 1266 - 19,05 1892 1892 6 x 6 14,8 1,81 5,72 24,8 22,4 96000 112000
LL 1622 - 25,4 2532 2532 2 x 2 20,2 3,06 8,27 15,5 12,5 72000 78000
LL 1644 - 25,4 2532 2532 4 x 4  20,2 3,06 8,27 28,1 25,1 144000 155000
LL 1666 - 25,4 2532 2532 6 x 6 20,2 3,06 8,27 40,5 37,3 216000 230000
LL 2022 - 31,75 3157 3157 2 x 2 25,3 3,56 10,17 18,2 14,9 95000 110000
LL 2044 - 31,75 3157 3157 4 x 4  25,3 3,56 10,17 33,4 30,1 190000 220000
LL 2066 - 31,75 3157 3157 6 x 6 25,3 3,56 10,17 47,9 44,3 285000 330000
LL 2422 - 38,1 3797 3797 2 x 2 30,7 5,08 14,63 25,4 21,4 170000 172000
LL 2444 - 38,1 3797 3797 4 x 4  30,7 5,08 14,63 46,8 42,8 340000 345000
LL 2466 - 38,1 3797 3797 6 x 6 30,7 5,08 14,63 68,2 64,2 510000 510000
AL 422 - 12,7 1257 1257 2 x 2 9,7 1,55 3,97 8 6,4 17000 19500
AL 444 - 12,7 1257 1257 4 x 4  9,7 1,55 3,97 14,8 12,8 34000 38500
AL 466 - 12,7 1257 1257 6 x 6 9,7 1,55 3,97 21,1 19,2 51000 57000
AL 544 - 15,875 1578 1578 4 x 4  12,7 2,06 5,08 18,8 16,8 58000 64000
AL 566 - 15,875 1578 1578 6 x 6 12,7 2,06 5,08 27,2 25,2 90000 91500
AL 622 - 19,05 1894 1894 2 x 2 15,3 2,46 5,95 12,6 10,6 40000 44000
AL 644 - 19,05 1894 1894 4 x 4  15,3 2,46 5,95 22,4 20,4 80000 88000
AL 666 - 19,05 1894 1894 6 x 6 15,3 2,46 5,95 32,3 30,3 120000 137000
AL 822 - 25,4 2525 2525 2 x 2 20,2 3,06 7,93 15,6 12,6 70000 78000
AL 844 - 25,4 2525 2525 4 x 4  20,2 3,06 7,93 28,2 25,2 145000 156000
AL 866 - 25,4 2525 2525 6 x 6 20,2 3,06 7,93 40,8 37,8 200000 230000
AL 1044 - 31,75 3165 3165 4 x 4  25,3 4,02 9,53 36,7 33,2 200000 234000
AL 1066 - 31,75 3165 3165 6 x 6 25,3 4,02 9,53 53,2 49,7 300000 336000
AL 1244 - 38,1 3808 3808 4 x 4  30,7 4,88 11,1 43,4 39,6 245000 310000
AL 1266 - 38,1 3808 3808 6 x 6 30,7 4,88 11,1 63,5 59,4 368000 470000
922 - 9,525 944 944 2 x 2 8,7 1,04 3,28 6,2 4,4 10000 10700
966 - 9,525 944 944 6 x 6 8,7 1,04 3,28 14,9 13 31000 33100
1222 - 12,7 1259 1259 2 x 2 10,7 1,69 4,45 8,9 7 21000 22500
1244 - 12,7 1259 1259 4 x 4  10,7 1,69 4,45 15,9 14 42000 45000
1266 - 12,7 1259 1259 6 x 6 10,7 1,69 4,45 22,8 21 64000 67000
1544 - 15,875 1580 1580 4 x 4  12,7 1,94 5,08 18,1 16 58000 62500
1566 - 15,875 1580 1580 6 x 6 12,7 1,94 5,08 25,9 23,9 87000 94500
1944 - 19,05 1891 1891 4 x 4  14,8 2,29 5,72 21,3 18,7 73000 85000
1966 - 19,05 1891 1891 6 x 6 14,8 2,29 5,72 30,3 27,9 110000 129000
2522 - 25,4 2532 2532 2 x 2 20,2 3,06 8,27 15,5 12,5 72000 78000
2544 - 25,4 2532 2532 4 x 4  20,2 3,06 8,27 28,1 25,1 144000 155000
2566 - 25,4 2532 2532 6 x 6 20,2 3,06 8,27 40,5 37,3 216000 230000
3144 - 31,75 3154 3154 4 x 4  22,8 4,16 10,17 37,9 34,3 214000 215000
3166 - 31,75 3154 3154 6 x 6 22,8 4,16 10,17 55 51,4 304000 320000
3844 - 38,1 3806 3806 4 x 4  30,7 5,55 14,63 49,1 45,1 360000 362000
