Piñones de Casquillo Conico

Acoplamientos Elásticos Sincrón - Serie 50

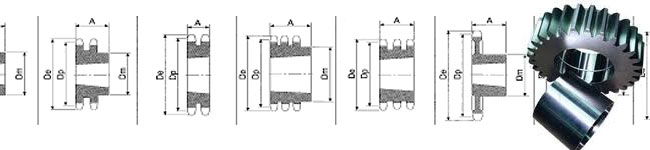

Piñones de casquillo conico tipo simplex, dúplex y tríplex

Paso Z De Dp  SIMPLEX DUPLEX TRIPLEX
 Núcleo Fig  . Ø cubo Ancho Dm total A  Núcleo Fig  . Ø cubo Ancho Dm total A  Núcleo Fig  . Ø cubo Ancho Dm total A
3/8” 06-B 17 55,5 51,84 1008 1 45 22 1008 2 43 22
3/8” 06-B 18 58,6 54,85 1008 1 45 22 1008 2 45 22
3/8” 06-B 19 61,6 57,85 1008 1 45 22 1008 2 46 22
3/8” 06-B 20 64,6 60,89 1008 1 46 22 1008 2 46 22
3/8” 06-B 21 67,6 63,91 1008 1 46 22 1008 2 49 22
3/8” 06-B 22 70,6 66,93 1108 1 55 22 1108 2 49 22
3/8” 06-B 23 73,7 69,95 1210 1 63 25 1210 2 59 25
3/8” 06-B 24 76,7 72,97 1210 1 63 25 1210 2 59 25
3/8” 06-B 25 79,7 75,99 1210 1 63 25 1210 2 64 25
3/8” 06-B 26 82,7 79,02 1210 1 63 25 1210 2 64 25
3/8” 06-B 27 85,7 82,02 1210 1 63 25 1210 2 70 25
3/8” 06-B 28 88,8 85,07 1210 1 63 25 1210 2 70 25
3/8” 06-B 30 94,8 91,12 1210 1 63 25 1210 2 75 25
3/8” 06-B 38 119 115,35 1210 1 70 25 1610 2 80 25
3/8” 06-B 45 141,1 136,55 1210 1 70 25 1610 2 80 25
3/8” 06-B 57 177,5 172,91 1210 1 83 25 1610 2 92 25
3/8” 06-B 76 235,1 230,49 1210 1 83 25 1610 2 92 25
3/8” 06-B 95 292,7 288,08 1210 1 83 25 1610 2 92 25
3/8” 06-B 114 350,3 345,68 1215 1 83 38 - - - -
1/2”  08-B 15 66,5 61,09 1008 1 45 22 1008 2 46 22
1/2”  08-B 16 69,9 65,1 1108 1 50 22 1108 2 46 22
1/2”  08-B 17 74,5 69,11 1210 1 60 25 1210 2 56 25
1/2”  08-B 18 78 73,14 1210 1 60 25 1210 2 60 25
1/2”  08-B 19 82,5 77,16 1210 1 63 25 1210 2 62 25
1/2”  08-B 20 86 81,19 1210 1 67 25 1610 2 62 25
1/2”  08-B 21 90,6 85,22 1610 1 71 25 1610 2 70 25
1/2”  08-B 22 94,1 89,24 1610 1 71 25 1610 2 70 25
1/2”  08-B 23 98,7 93,27 1610 1 76 25 1610 2 79 25
1/2”  08-B 24 102,1 97,29 1610 1 76 25 2012 2 79 32
1/2”  08-B 25 106,7 101,33 1610 1 76 25 2012 2 87 32
1/2”  08-B 26 110,2 105,36 1610 1 76 25 2012 2 87 32
1/2”  08-B 27 114,8 109,4 1610 1 76 25 2012 2 87 32
1/2”  08-B 28 118,3 113,42 2012 1 76 32 2012 2 87 32
1/2”  08-B 30 126,9 121,5 2012 1 90 32 2012 2 87 32
1/2”  08-B 38 159,2 153,8 2012 1 90 32 2012 2 100 32
1/2”  08-B 45 188,6 182,07 2012 1 100 32 2012 2 100 32
1/2”  08-B 57 237,1 230,54 2012 1 111 32 2012 2 111 32
1/2”  08-B 76 313,9 307,33 2012 1 111 32 2012 2 111 32
1/2”  08-B 95 390,7 384,11 2012 1 111 32 2012 2 111 32
1/2”  08-B 114 467,4 460,9 2517 1 111 45 - - - -
5/8”  10-B 13 73,2 66,33 1008 1 47 22 - - - - - - - -
5/8”  10-B 14 78,2 71,34 1108 1 48 22 - - - - - - - -
5/8”  10-B 15 83,2 76,35 1210 1 60 25 1210 3 - 25,5 1215 5 - 42,1
5/8”  10-B 16 88,3 81,37 1210 1 63 25 1610 3 - 25,5 - - - -
5/8”  10-B 17 93,3 86,39 1610 1 71 25 1610 3 - 25,5 1215 5 - 42,1
5/8”  10-B 18 98,3 91,42 1610 1 71 25 1610 3 - 25,5 - - - -
5/8”  10-B 19 103,3 96,45 1610 1 75 25 1610 3 - 25,5 1615 5 - 42,1
5/8”  10-B 20 108,4 101,49 1610 1 76 25 1610 3 - 25,5 - - - -
5/8”  10-B 21 113,4 106,52 1610 1 76 25 1610 3 - 25,5 1615 5 - 42,1
5/8”  10-B 22 118,4 111,55 1610 1 76 25 1610 3 - 25,5 - - - -
5/8”  10-B 23 123,5 116,58 1610 1 76 25 1610 3 - 25,5 2012 5 - 42,1
5/8”  10-B 24 128,5 121,62 2012 1 90 32 2012 2 90 32 - - - -
5/8”  10-B 25 133,6 126,66 2012 1 90 32 2012 2 90 32 2517 4 105 44
5/8”  10-B 26 138,6 131,7 2012 1 90 32 2012 2 90 32 - - - -
5/8”  10-B 27 143,6 136,75 2012 1 90 32 2012 2 90 32 2517 4 110 44
5/8”  10-B 28 148,7 141,78 2012 1 90 32 2012 2 90 32 - - - -
5/8”  10-B 30 158,8 151,87 2012 1 90 32 2012 2 90 32 2517 4 130 44
5/8”  10-B 38 199,1 192,24 2012 1 100 32 2517 2 110 45 3020 4 140 51
5/8”  10-B 45 236 227,58 2012 1 111 32 2517 2 110 45 - - - -
5/8”  10-B 57 296,6 288,18 2012 1 111 32 2517 2 110 45 3020 8 140 51
5/8”  10-B 76 392,5 384,16 2012 1 111 32 2517 2 110 45 - - - -
5/8”  10-B 95 488,5 480,14 2517 1 124 45 2517 2 110 45 - - - -
5/8”  10-B 114 584,5 576,13 2517 1 124 45 - - - - - - - -
3/4”  12-B
3/4”  12-B 13 87,8 79,59 1210 1 60 25 - - - - - - - -
3/4”  12-B 14 93,8 85,61 1610 1 63 25 - - - - - - - -
3/4”  12-B 15 99,8 91,63 1610 1 70 25 1610 3 - 30,3 1615 5 - 49,8
3/4”  12-B 16 105,8 97,65 1610 1 71 25 1610 3 - 30,3 - - - -
3/4”  12-B 17 111,9 103,67 1610 1 76 25 1610 3 - 30,3 2012 5 - 49,8
3/4”  12-B 18 117,9 109,71 2012 1 90 32 2012 2 80 32 - - - -
3/4”  12-B 19 123,9 115,75 2012 1 90 32 2012 2 90 32 2012 5 - 49,8
3/4”  12-B 20 130 121,78 2012 1 90 32 2517 2 90 45 - - - -
3/4”  12-B 21 136 127,82 2517 1 102 45 2517 2 108 45 2517 5 - 49,8
3/4”  12-B 22 142 133,86 2517 1 108 45 2517 2 108 45 - - - -
3/4”  12-B 23 148,1 139,9 2517 1 108 45 2517 2 108 45 2517 5 - 49,8
3/4”  12-B 24 154,1 145,94 2517 1 108 45 2517 2 108 45 - - - -
3/4”  12-B 25 160,2 152 2517 1 108 45 2517 2 108 45 2517 5 - 49,8
3/4”  12-B 26 166,2 158,04 2517 1 108 45 2517 2 108 45 - - - -
3/4”  12-B 27 172,3 164,09 2517 1 108 45 2517 2 108 45 3020 4 140 51
3/4”  12-B 28 178,3 170,13 2517 1 108 45 2517 2 108 45 - - - -
3/4”  12-B 30 190,4 182,25 2517 1 108 45 2517 2 108 45 3020 4 140 51
3/4”  12-B 38 238,9 230,69 2517 1 108 45 3020 2 140 51 3020 4 140 51
3/4”  12-B 45 283,2 273,1 2517 1 124 45 3020 2 140 51 - - - -
3/4”  12-B 57 355,9 345,81 2517 1 124 45 3020 2 160 51 3020 8 140 51
3/4”  12-B 76 471,1 460,99 2517 1 124 45 3020 2 160 51 - - - -
3/4”  12-B 95 586,2 576,17 2517 1 124 45 3020 2 160 51 - - - -
3/4”  12-B 114 701,4 691,36 2525 1 124 63 - - - - - - - -
1”  16-B 13 117,7 106,13 1610 1 73 25 - - - -   - - -
1”  16-B 14 125,7 114,15 1610 1 76 25 - - - -   - - -
1”  16-B 15 133,7 122,17 1610 1 76 25 2012 3 - 47,7   - - -
1”  16-B 16 141,8 130,2 2012 1 90 32 2517 3 - 47,7   - - -
1”  16-B 17 149,8 138,22 2012 1 90 32 2517 3 - 47,7   2517 5 -
1”  16-B 18 157,8 146,28 2517 1 108 45 2517 3 - 47,7   - - -
1”  16-B 19 165,9 154,33 2517 1 108 45 2517 3 - 47,7   3020 5 -
1”  16-B 20 173,9 162,38 2517 1 110 45 2517 3 - 47,7   - - -
1”  16-B 21 182 170,43 2517 1 110 45 3020 2 140 51   3020 5 -
1”  16-B 22 190,1 178,48 2517 1 110 45 3020 2 140 51   - - -
1”  16-B 23 198,1 186,53 2517 1 110 45 3020 2 140 51   3525 4 159
1”  16-B 24 206,2 194,59 2517 1 110 45 3020 2 140 51   - - -
1”  16-B 25 214,2 202,66 2517 1 110 45 3020 2 140 51   3525 4 175
1”  16-B 26 222,3 210,72 2517 1 110 45 3020 2 140 51   - - -
1”  16-B 27 230,4 218,79 2517 1 110 45 3020 2 140 51   3525 4 175
1”  16-B 28 238,4 226,85 2517 1 110 45 3020 2 140 51   - - -
1”  16-B 30 254,6 243 3020 1 120 51 3020 2 140 51   3525 4 175
1”  16-B 38 319,2 307,59 3020 1 160 51 3020 2 160 51   3525 4 175
1”  16-B 45 377,9 364,13 3020 1 160 51 3020 2 160 51   - - -
1”  16-B 57 474,9 461,07 3020 1 160 51 3525 2 178 65   4040 8 200
1”  16-B 76 628,4 614,65 3020 1 160 51 3525 2 178 65   - - -
1”  16-B 95 782 768,22 3020 1 160 51 3525 2 215 65   - - -
1”  16-B 114 935,6 921,81 3030 1 160 76 - - - -   - - -
1 ¼”  20-B 13 147,5 132,65 2012 1 90 32 2012 1 - 52,9
1 ¼”  20-B 14 157,6 142,68 2012 1 90 32 2012 1 - 52,9
1 ¼”  20-B 15 167,7 152,72 2517 1 108 44 2525 1 110 64
1 ¼”  20-B 17 187,7 172,78 2517 1 110 44 2525 1 110 64
1 ¼”  20-B 19 207,9 192,91 2517 1 110 44 3030 1 140 76,2
1 ¼”  20-B 21 228 213,04 2517 1 110 44 3030 1 140 76,2
1 ¼”  20-B 23 248,2 233,17 3020 1 110 44 3030 1 140 76,2
1 ¼”  20-B 25 268,4 253,33 3020 1 110 44 3030 1 140 76,2
1 ¼”  20-B 27 288,5 273,48 3020 1 150 51 3030 1 140 76,2
1 ¼”  20-B 30 318,7 303,75 3020 1 150 51 3030 1 140 76,2
1 ¼”  20-B 38 399,4 384,49 3020 1 160 51 3535 1 175 89
1 ¼”  20-B 45 471,1 455,17 3020 1 160 51 4040 7 210 102
1 ¼”  20-B 57 592,3 576,36 3020 1 160 51 4040 7 210 102
1 ½”  24-B 13 173 159,18 2517 1 110 45 2517 1 - 68,3
1 ½”  24-B 14 185 171,22 2517 1 110 45 2517 1 - 68,3
1 ½”  24-B 15 197 183,26 3020 1 130 51 3020 1 - 68,3
1 ½”  24-B 17 221 207,34 3535 1 160 89 3535 1 160 89
1 ½”  24-B 19 245,5 231,49 3535 1 160 89 3535 1 160 89
1 ½”  24-B 21 270,5 255,65 3535 1 160 89 3535 1 160 89
1 ½”  24-B 23 294,5 279,8 3535 1 160 89 3535 1 160 89
1 ½”  24-B 25 319 304 3535 1 160 89 4040 1 210 102
1 ½”  24-B 27 343 328,19 3535 1 160 89 4040 1 210 102
1 ½”  24-B 30 379,5 364,5 3535 1 160 89 4040 1 210 102
1 ½”  24-B 38 476,5 461,39 4040 1 200 102 4545 1 230 114,3
1 ½”  24-B 45 562 546,2 4040 1 200 102 4545 7 230 114,3
1 ½”  24-B 57 707,5 691,63 4545 1 230 114,3 5050 7 260 107
