Piñones de Cremallera

Piñones de cremallera con un angulo de precision de 20º

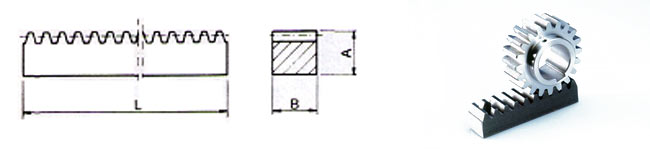

Acoplamientos Elásticos Sincrón - Serie 50 Tabla de especificaciones para piñones de cremallera

 Mod. L
1000 2000
  A x B A x B
1 15 x 15 15 x 15
1,5 17 x 17 17 x 17
2 20 x 20 20 x 20
2,5 25 x 25 25 x 25
3 30 x 30 30 x 30
4 22 x 22 22 x 22
4 25 x 25 25 x 25
4 30 x 30 30 x 30
4 40 x 40 40 x 40
5 50 x 50 50 x 50
6 60 x 60 60 x 60

Piñones de cremmallera de modulo recto

Haga clic en los siguientes enlaces para ver los modelos deseados



Rueda Dentada Cilíndrica - Angulo de precision 20º

Mod. 1 - Mod 1,5 - Mod. 2 - Mod. 2,5

Ancho diente B mm
Modulo 1   15 mm.
Modulo 1,5   17 mm.
Modulo 2   20 mm.
Modulo 2,5   25 mm.
Modulo 3   30 mm.
Modulo 3,5   35 mm.
Modulo 4   50 mm.
Modulo 5   50 mm.
Modulo 6   60 mm.
Largo total A mm
Modulo 1  25 mm.
Modulo 1,5  30 mm.
Modulo 2  35 mm.
Modulo 2,5  45 mm.
Modulo 3  50 mm.
Modulo 3,5  55 mm.
Modulo 4  60 mm.
Modulo 5  75 mm.
Modulo 6  75 mm.

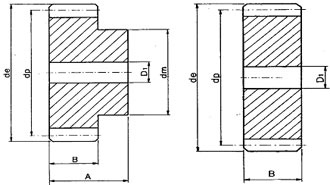

Rueda dentada Cilíndrica



Z Mod. 1 Mod 1,5 Mod. 2 Mod. 2,5
de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1
12 14 12 9 6 21 18 14 8 28 24 18 10 35 30 22 10
13 15 13 10 6 22,5 19,5 15 8 30 26 20 10 37,5 32,5 25 10
14 16 14 11 6 24 21 17 8 32 28 22 10 40 35 28 10
15 17 15 12 6 25,5 22,5 18 8 34 30 24 10 42,5 37,5 30 10
16 18 16 13 6 27 24 20 8 36 32 25 10 45 40 32 12
17 19 17 14 6 28,5 25,5 20 8 38 34 25 10 47,5 42,5 35 12
18 20 18 15 8 30 27 20 8 40 36 25 10 50 45 35 12
19 21 19 15 8 31,5 28,5 20 8 42 38 25 10 52,5 47,5 35 12
20 22 20 16 8 33 30 25 8 44 40 30 10 55 50 40 12
21 23 21 16 8 34,5 31,5 25 10 46 42 30 12 57,5 52,5 40 14
22 24 22 16 8 36 33 25 10 48 44 30 12 60 55 45 14
23 25 23 18 8 37,5 34,5 25 10 50 46 30 12 62,5 57,5 45 14
24 26 24 20 10 39 36 25 10 52 48 35 12 65 60 45 14
25 27 25 20 10 40,5 37,5 25 10 54 50 35 12 67,5 62,5 50 14
26 28 26 20 10 42 39 30 12 56 52 40 12 70 65 50 14
27 29 27 20 10 43,5 40,5 30 12 58 54 40 12 72,5 67,5 50 14
28 30 28 20 10 45 42 30 12 60 56 40 12 75 70 50 14
29 31 29 20 10 46,5 43,5 30 12 62 58 40 14 77,5 72,5 50 14
30 32 30 20 10 48 45 30 12 64 60 40 14 80 75 55 14
31 33 31 25 10 49,5 46,5 35 12 66 62 45 14 82,5 77,5 55 16
32 34 32 25 10 51 48 35 12 68 64 45 14 85 80 55 16
33 35 33 25 10 52,5 49,5 35 12 70 66 45 14 87,5 82,5 55 16
34 36 34 25 10 54 51 35 12 72 68 45 14 90 85 55 16
35 37 35 25 10 55,5 52,5 35 12 74 70 45 14 92,5 87,5 60 16
36 38 36 25 10 57 54 35 12 76 72 45 14 95 90 60 16
37 39 37 25 10 58,5 55,5 40 12 78 74 50 14 97,5 92,5 60 16
38 40 38 25 10 60 57 40 12 80 76 50 14 100 95 60 16
39 41 39 25 10 61,5 58,5 40 12 82 78 50 14 102,5 97,5 60 16
40 42 40 25 10 63 60 40 12 84 80 50 14 105 100 70 16
41 43 41 30 10 64,5 61,5 40 12 86 82 55 16 107,5 102,5 70 16
42 44 42 30 10 66 63 50 12 88 84 55 16 110 105 70 16
43 45 43 30 10 67,5 64,5 50 12 90 86 55 16 112,5 107,5 70 16
44 46 44 30 10 69 66 50 12 92 88 60 16 115 110 70 16
45 47 45 30 10 70,5 67,5 50 12 94 90 60 16 117,5 112,5 70 16
46 48 46 30 10 72 69 50 14 96 92 60 16 120 115 70 20
47 49 47 30 10 73,5 70,5 50 14 98 94 70 16 122,5 117,5 80 20
48 50 48 30 10 75 72 50 14 100 96 70 16 125 120 80 20
49 51 49 30 10 76,5 73,5 50 14 102 98 70 16 127,5 122,5 80 20
50 52 50 30 12 78 75 50 14 104 100 70 16 130 125 80 20
51 53 51 40 12 79,5 76,5 60 14 106 102 70 16 132,5 127,5 80 20
52 54 52 40 12 81 78 60 14 108 104 70 16 135 130 90 20
53 55 53 40 12 82,5 79,5 60 14 110 106 70 16 137,5 132,5 90 20
54 56 54 40 12 84 81 60 14 112 108 70 16 140 135 90 20
55 57 55 40 12 85,5 82,5 60 14 114 110 70 16 142,5 137,5 90 20
56 58 56 40 12 87 84 60 16 116 112 70 16 145 140 100 20
57 59 57 40 12 88,5 85,5 60 16 118 114 70 16 147,5 142,5 100 20
58 60 58 40 12 90 87 60 16 120 116 70 16 150 145 100 20
59 61 59 40 12 91,5 88,5 60 16 122 118 70 16 152,5 147,5 100 20
60 62 60 40 12 93 90 60 16 124 120 70 16 155 150 100 20
61 63 61 50 12 94,5 91,5 70 16 126 122 80 16
62 64 62 50 12 96 93 70 16 128 124 80 16
63 65 63 50 12 97,5 94,5 70 16 130 126 80 16
64 66 64 50 12 99 96 70 16 132 128 80 16
65 67 65 50 12 100,5 97,5 70 16 134 130 80 16 167,5 162,5 - 20
66 68 66 50 12 102 99 70 16 136 132 80 16
67 69 67 50 12 103,5 100,5 70 16 138 134 80 16
68 70 68 50 12 105 102 70 16 140 136 80 16
69 71 69 50 12 106,5 103,5 70 16 142 138 80 16
70 72 70 50 12 108 105 70 16 144 140 80 16 180 175 - 20
72 74 72 - 12 111 108 - 16 148 144 - 16 185 180 - 20
75 77 75 - 12 115,5 112,5 - 16 154 150 - 16 192,5 187,5 - 20
76 78 76 - 12 117 114 - 16 156 152 - 16 195 190 - 20
80 82 80 - 12 123 120 - 16 164 160 - 16 205 200 - 25
85 87 85 - 12 130,5 127,5 - 16 174 170 - 16 217,5 212,5 - 25
90 92 90 - 12 138 135 - 16 184 180 - 16 230 225 - 25
95 97 95 - 12 145,5 142,5 - 16 194 190 - 20 242,5 237,5 - 25
100 102 100 - 12 153 150 - 16 204 200 - 20 255 250 - 25
110 112 110 - 12 168 165 - 16 224 220 - 20 280 275 - 25
114 116 114 - 12 174 171 - 16 232 228 - 20 290 285 - 25
120 122 120 - 12 183 180 - 16 244 240 - 20 305 300 - 25
127 129 127 - 12 193,5 190,5 - 16 258 254 - 20 322,5 317,5 - 25

Rueda Dentada Cilíndrica - Angulo de precision 20º

Mod. 3 - Mod. 3,5 - Mod. 4 - Mod. 5 - Mod. 6

Ancho diente B mm
Modulo 1   15 mm.
Modulo 1,5   17 mm.
Modulo 2   20 mm.
Modulo 2,5   25 mm.
Modulo 3   30 mm.
Modulo 3,5   35 mm.
Modulo 4   50 mm.
Modulo 5   50 mm.
Modulo 6   60 mm.
Largo total A mm
Modulo 1  25 mm.
Modulo 1,5  30 mm.
Modulo 2  35 mm.
Modulo 2,5  45 mm.
Modulo 3  50 mm.
Modulo 3,5  55 mm.
Modulo 4  60 mm.
Modulo 5  75 mm.
Modulo 6  75 mm.
Rueda Dentada Cilíndrica - Angulo de precision 20º
Z Mod. 3 Mod. 3,5 Mod. 4 Mod. 5 Mod. 6
de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1 de dp dm D1
12 42 36 27 12 49 42 35 12 56 48 35 14 70 60 45 20 84 72 54 20
13 45 39 30 12 52,5 45,5 40 12 60 52 40 14 75 65 50 20 90 78 60 20
14 48 42 35 12 56 49 45 12 64 56 45 14 80 70 55 20
15 51 45 35 12 59,5 52,5 45 12 68 60 45 14 85 75 60 20 102 90 70 20
16 54 48 38 14 63 56 50 14 72 64 50 16 90 80 65 20 108 96 75 20
17 57 51 42 14 66,5 59,5 50 14 76 68 50 16 95 85 70 20
18 60 54 45 14 70 63 50 14 80 72 50 16 100 90 70 20 120 108 80 20
19 63 57 45 14 73,5 66,5 60 14 84 76 60 16 105 95 70 20
20 66 60 45 14 77 70 60 14 88 80 60 16 110 100 80 20 132 120 90 20
21 69 63 45 16 80,5 73,5 70 16 92 84 70 16 115 105 80 20
22 72 66 50 16 84 77 70 16 96 88 70 16 120 110 80 20
23 75 69 50 16 87,5 80,5 75 16 100 92 75 20 125 115 90 20
24 78 72 50 16 91 84 75 16 104 96 75 20 130 120 90 20 156 144 110 25
25 81 75 60 16 94,5 87,5 75 16 108 100 75 20 135 125 90 20 162 150 110 25
26 84 78 60 16 98 91 75 16 112 104 75 20 140 130 100 20
27 87 81 60 16 101,5 94,5 75 16 116 108 75 20 145 135 100 20
28 90 84 60 16 105 98 75 16 120 112 75 20 150 140 100 25 180 168 - 25
29 93 87 60 16 108,5 101,5 75 16 124 116 75 20 155 145 110 25
30 96 90 60 16 112 105 75 16 128 120 75 20 160 150 110 25 192 180 - 25
31 99 93 60 16 115,5 108,5 80 16 132 124 80 20
32 102 96 70 16 119 112 80 16 136 128 80 20 170 160 - 25 204 192 - 25
33 105 99 70 16 122,5 115,5 80 16 140 132 80 20
34 108 102 70 16 126 119 80 16 144 136 80 20
35 111 105 70 16 129,5 122,5 80 16 148 140 80 20 185 175 - 25 222 210 - 25
36 114 108 70 20 133 126 80 16 152 144 80 25
37 117 111 70 20 136,5 129,5 - 20                 240 220 - 25
38 120 114 80 20   140 133 - 160 152 - 25 200 190 - 25
39 123 117 80 20 143,5 135,5 - 20                 252 240 - 25
40 126 120 80 20 147 140 - 20 168 160 - 25 210 200 - 25
41 129 123 80 20 150,5 143,5 - 20
42 132 126 80 20 154 147 - 20
43 135 129 80 20 157,5 150,5 - 20
44 138 132 90 20 161 154 - 20
45 141 135 90 20 164,5 157,5 - 20 188 180 - 25 235 225 - 25
46 144 138 90 20 168 161 - 20
47 147 141 100 20 171,5 164,5 - 20
48 150 144 100 20 175 168 - 20 200 192 - 25 250 240 - 25
50 156 150 - 20 178,5 171,5 - 20 208 200 - 25 260 250 - 30
52 162 156 - 20 182 175 - 20 216 208 - 25 270 260 - 30
55 171 165 - 20 199,5 192,5 - 20 228 220 - 25 285 275 - 30
57 177 171 - 20 206,5 199,5 - 20 236 228 - 25 295 285 - 30
60 186 180 - 20 217 210 - 20 248 240 - 25 310 300 - 30
65 201 195 - 20 234,5 227,5 - 20 268 260 - 25 335 325 - 30
70 216 210 - 25 252 245 - 25 288 280 - 25 360 350 - 30
72 222 216 - 25 259 252 - 25
75 231 225 - 25 269,5 262,5 - 25 308 300 - 25 385 375 - 30
76 234 228 - 25 273 266 - 25 312 304 - 30 390 380 - 30
80 246 240 - 25 287 280 - 25 328 320 - 30 410 400 - 30
85 261 255 - 25 304,5 297,5 - 25 348 340 - 30 435 425 - 30
90 276 270 - 25 322 315 - 25 368 360 - 30 460 450 - 30
95 291 285 - 25 339,5 332,5 - 25 388 380 - 30 485 475 - 30
100 306 300 - 25 357 350 - 25 408 400 - 30 510 500 - 30
110 336 320 - 25 392 385 - 25 448 440 - 30 560 550 - 30
114 348 342 - 30 406 399 - 30 464 456 - 30 580 570 - 30
120 366 360 - 30 427 420 - 30
127 387 381 - 30 451,5 444,5 - 30
