Rodamientos Axiales de Bolas

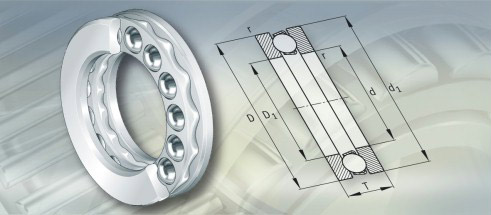

Los rodamientos axiales de bolas de simple efecto constan de una arandela de eje, una arandela de alojamiento y una corona axial de bolas. Los rodamientos son desarmables de modo que el montaje resulta sencillo ya que las arandelas y la corona de bolas pueden montarse por separado.

Hay tamaños más pequeños con una superficie de asiento plana en la arandela de alojamiento o con una superficie de asiento esférica. Los rodamientos con una arandela de alojamiento esférica pueden utilizarse con una arandela de asiento esférica para compensar la desalineación entre la superficie de apoyo en el alojamiento y el eje.

Los rodamientos axiales de bolas de simple efecto, como su propio nombre indica, pueden soportar cargas axiales en una dirección y por tanto fijar un eje axialmente en una dirección. No deberán someterse a ninguna carga radial.

A continuacion le detallamos nuestro catálogos buscable de Rodamientos axiales.

Rodamientos Axiales de Bolas de Simple y Doble Efecto



Rodamientos Axiales de Bolas de Simple Efecto y Simple Efecto con Contraplaca:



Referencia Contraplaca Dimensiones (mm)
d D T
51100 10 24 9
51200 10 26 11
51101 12 26 9
51201 12 28 11
51102 15 28 9
51202 15 32 12
51103 17 30 9
51203 17 35 12
51104 20 35 10
51204 20 37 12
51105 25 42 11
51205 25 47 15
51305 25 52 18
51405 25 60 24
51106 30 47 11
51206 30 52 16
51306 30 60 21
51406 30 70 28
51107 35 52 12
51207 35 62 18
51307 35 68 24
51407 35 80 32
51108 40 60 13
51208 40 68 19
51308 40 78 26
51408 40 90 36
51109 45 65 14
51209 45 73 20
51309 45 85 28
51409 45 100 39
51110 50 70 14
51210 50 78 22
51310 50 95 31
51410 50 110 43
51111 55 78 16
51211 55 90 25
51311 55 105 35
51411 55 120 48
51112 60 85 17
51212 60 95 26
51312 60 110 35
51412 60 130 51
51113 65 90 18
51213 65 100 27
51313 65 115 36
51413 65 140 56
51114 70 95 18
51214 70 105 27
51314 70 125 40
51414 70 150 60
51115 75 100 19
51215 75 110 27
51315 75 135 44
51415 75 160 65
51116 80 105 19
51216 80 115 28
51316 80 140 44
51416 80 170 68
51117 85 110 19
51217 85 125 31
51317 85 150 49
51417 85 180 72
51118 90 120 22
51218 90 135 35
51318 90 155 50
51418 90 190 77
51120 100 135 25
51220 100 150 38
51320 100 170 55
51420 100 210 85
51122 110 145 25
51222 110 160 38
51322 110 190 63
51422 110 230 95
51124 120 155 25
51224 120 170 39
51324 120 210 70
51424 120 250 102
51126 130 170 30
51226 130 190 45
51326 130 225 75
51426 130 270 110
51128 140 180 31
51228 140 200 46
51328 140 240 80
51130 150 190 31
51230 150 215 50
51330 150 250 80
51430 150 300 120
51132 160 200 31
51232 160 225 51
51332 160 270 87
51432 160 320 130
51134 170 215 34
51234 170 240 55
51334 170 280 87
51434 170 340 135
51136 180 225 34
51236 180 250 56
51336 180 300 95
51436 180 360 140
51138 190 240 37
51238 190 270 62
51338 190 320 105
51140 200 250 37
51240 200 280 62
51340 200 340 110
51144 220 270 37
51244 220 300 63
51148 240 300 45
51248 240 340 78
51152 260 320 45
51252 260 360 79
51156 280 350 53
51256 280 380 80
51160 300 380 62
51260 300 420 95
51164 320 400 63
51264 320 440 95
51168 340 420 64
51268 340 460 96
51172 360 440 65
51272 360 500 110
51176 380 460 65
51180 400 480 65
51184 420 500 65
53200 U200 10 26 11,6
53201 U201 12 28 11,4
53202 U202 15 32 13,3
53203 U203 17 35 13,2
53204 U204 20 40 14,7
53205 U205 25 47 16,7
53305 U305 25 52 19,8
53405 U405 25 60 26,4
53206 U206 30 52 17,8
53306 U306 30 60 22,6
53406 U406 30 70 30,1
53207 U207 35 62 19,9
53307 U307 35 68 25,6
53407 U407 35 80 34
53208 U208 40 68 20,3
53308 U308 40 78 28,5
53408 U408 40 90 38,2
53209 U209 45 73 21,3
53309 U309 45 85 30,1
53409 U409 45 100 42,4
53210 U210 50 78 23,5
53310 U310 50 95 34,4
53410 U410 50 110 45,6
53211 U211 55 90 27,4
53311 U311 55 105 39,3
53411 U411 55 120 50,5
53212 U212 60 95 28
53312 U312 60 110 38,3
53412 U412 60 130 54
53213 U213 65 100 28,7
53313 U313 65 115 39,4
53413 U413 65 140 60,2
53214 U214 70 105 28,8
53314 U314 70 125 44,2
53414 U414 70 150 63,6
53215 U215 75 110 28,4
53315 U315 75 135 48,1
53415 U415 75 160 69
53216 U216 80 115 29,5
53316 U316 80 140 47,6
53416 U416 80 170 72,2
53217 U217 85 125 33,1
53317 U317 85 150 53,1
53417 U417 85 180 77
53218 U218 90 135 38,5
53318 U318 90 155 54,6
53418 U418 90 190 81,2
53220 U220 100 150 40,9
53320 U320 100 170 59,2
53420 U420 100 210 90
53222 U222 110 160 40,2
53322 U322 110 190 67,2
53422 U422 110 230 99,7
53224 U224 120 170 40,8
53324 U324 120 210 74,1
53424 U424 120 260 107,3
53226 U226 130 190 47,9
53326 U326 130 225 80,3
53426 U426 130 270 115,2
53228 U228 140 200 48,6
53328 U328 140 240 84,9
53428 U428 140 280 117
53230 U230 150 215 53,3
53330 U330 150 250 83,7
53430 U430 150 300 125,9
53232 U232 160 225 54,7
53332 U332 160 270 91,7
53432 U432 160 320 135,3



*Las Medidas son sin contraplacas



Rodamientos Axiales de Bolas de Doble Efecto y Doble Efecto con Contraplaca:

Referencia Contraplaca Dimensiones (mm)
d D T
52202   10 32 22
52204   15 40 26
52405   15 60 45
52205   20 47 28
52305   20 52 34
52406   20 70 52
52206   25 52 29
52306   25 60 38
52407   25 80 59
52207   30 62 34
52208   30 68 36
52307   30 68 44
52308   30 78 49
52408   30 90 65
52209   35 73 37
52309   35 85 52
52409   35 100 72
52210   40 78 39
52310   40 95 58
52410   40 110 78
52211   45 90 45
52311   45 105 64
52411   45 120 87
52212   50 95 46
52312   50 110 64
52412   50 130 93
52413   50 140 101
52213   55 100 47
52214   55 105 47
52313   55 115 65
52314   55 125 72
52414   55 150 107
52215   60 110 47
52315   60 135 79
52415   60 160 115
52216   65 115 48
52316   65 140 79
52416   65 170 120
52417   65 180 128
52217   70 125 55
52317   70 150 87
52418   70 190 135
52218   75 135 62
52318   75 155 88
52420   80 210 150
52220   85 150 67
52320   85 170 97
52422   90 230 166
52222   95 160 67
52322   95 190 110
52424   95 250 177
52224   100 170 68
52324   100 210 123
52426   100 270 192
52226   110 190 80
52326   110 225 130
52428   110 280 196
52228   120 200 81
52328   120 240 140
52430   120 300 209
52230   130 215 89
52330   130 250 140
52432   130 320 226
52434   135 340 236
52232   140 225 90
52332   140 270 153
52436   140 360 245
52234   150 240 97
52236   150 250 98
52334   150 280 153
52336   150 300 165
52238   160 270 109
52338   160 320 183
52240   170 280 109
52340   170 340 192
52244   190 300 110
54202 U202 10 32 26,4
54204 U204 15 40 27,4
54405 U405 15 60 49,8
54205 U205 20 47 31,4
54305 U305 20 52 37,6
54406 U406 20 70 56,2
54206 U206 25 52 33,6
54306 U306 25 60 41,3
54407 U407 25 80 63
54207 U207 30 62 37,7
54208 U208 30 68 38,8
54307 U307 30 68 47,2
54308 U308 30 78 54,1
54408 U408 30 90 69,4
54209 U209 35 73 39,6
54309 U309 35 85 56,3
54409 U409 35 100 78,8
54210 U210 40 78 42
54310 U310 40 95 64,7
54410 U410 40 110 83,2
54211 U211 45 90 49,7
54311 U311 45 105 72,6
54411 U411 45 120 92
54212 U212 50 95 50
54312 U312 50 110 70,7
54412 U412 50 130 99
54413 U413 50 140 109,4
54213 U213 55 100 50,4
54214 U214 55 105 50,6
54313 U313 55 115 71,8
54314 U314 55 125 80,3
54414 U414 55 150 114,2
54215 U215 60 110 49,6
54315 U315 60 135 87,2
54415 54315 60 160 123
54216 U216 65 115 51
54316 U316 65 140 86,1
54416 U416 65 170 128,4
54417 U417 65 180 138
54217 U217 70 125 59,2
54317 U317 70 150 95,2
54418 U418 70 190 143,4
54218 U218 75 135 69
54318 U318 75 155 97,1
54420 U420 80 210 160
54220 U220 85 150 72,8
54320 U320 85 170 105,4
54222 U222 95 160 71,4
54322 U322 95 190 118,4
54224 U224 100 170 71,6
54324 U324 100 210 131,2
54226 U226 110 190 85,8
54228 U228 120 200 86,2
54230 U230 130 215 95,6
54232 U232 140 225 97,4
54234 U234 150 240 104,4



*Las Medidas son sin contraplacas
