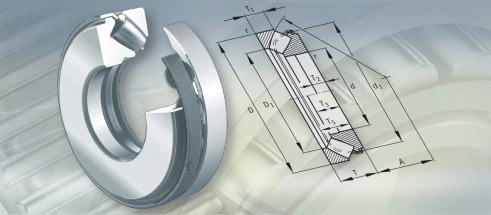

Rodamientos de rodillos axiales a rótula
En los rodamientos axiales de rodillos a rótula la carga se transmite de un camino de rodadura a otro y en ángulo con el eje del rodamiento. Los rodamientos son por tanto apropiados para soportar cargas radiales además de cargas axiales que actúan simultáneamente.
Otra característica importante de los rodamientos axiales de rodillos a rótula, es su capacidad de autoalineación. Esto hace que el rodamiento sea insensible a la flexión del eje y a la desalineación del eje en relación al alojamiento.
Referencia | Dimensiones (mm) | |||||
---|---|---|---|---|---|---|
NU | NJ | NUP | N | d | D | B |
202 | 202 | 202 | 15 | 35 | 11 | |
203 | 203 | 203 | 203 | 17 | 40 | 12 |
2203 | 2203 | 2203 | 17 | 40 | 16 | |
303 | 303 | 303 | 17 | 47 | 14 | |
204 | 204 | 204 | 204 | 20 | 47 | 14 |
2204 | 2204 | 2204 | 20 | 47 | 18 | |
304 | 304 | 304 | 20 | 52 | 15 | |
2304 | 2304 | 2304 | 20 | 52 | 21 | |
1005 | 25 | 47 | 12 | |||
205 | 205 | 205 | 205 | 25 | 52 | 15 |
2205 | 2205 | 2205 | 25 | 52 | 18 | |
305 | 305 | 305 | 305 | 25 | 62 | 17 |
2305 | 2305 | 2305 | 25 | 62 | 24 | |
405 | 405 | 25 | 80 | 21 | ||
1006 | 30 | 55 | 13 | |||
206 | 206 | 206 | 206 | 30 | 62 | 16 |
2206 | 2206 | 2206 | 30 | 62 | 20 | |
306 | 306 | 306 | 306 | 30 | 72 | 19 |
2306 | 2306 | 2306 | 30 | 72 | 27 | |
406 | 406 | 406 | 30 | 90 | 23 | |
1007 | 35 | 62 | 14 | |||
207 | 207 | 207 | 207 | 35 | 72 | 17 |
2207 | 2207 | 2207 | 35 | 72 | 23 | |
307 | 307 | 307 | 307 | 35 | 80 | 21 |
2307 | 2307 | 2307 | 35 | 80 | 31 | |
407 | 407 | 407 | 35 | 100 | 25 | |
1008 | 40 | 68 | 15 | |||
208 | 208 | 208 | 208 | 40 | 80 | 18 |
2208 | 2208 | 2208 | 40 | 80 | 23 | |
308 | 308 | 308 | 308 | 40 | 90 | 23 |
2308 | 2308 | 2308 | 40 | 90 | 33 | |
408 | 408 | 408 | 408 | 40 | 110 | 27 |
1009 | 45 | 75 | 16 | |||
209 | 209 | 209 | 209 | 45 | 85 | 19 |
2209 | 2209 | 2209 | 45 | 85 | 23 | |
309 | 309 | 309 | 309 | 45 | 100 | 25 |
2309 | 2309 | 2309 | 45 | 100 | 36 | |
409 | 409 | 409 | 409 | 45 | 120 | 29 |
1010 | 50 | 80 | 16 | |||
210 | 210 | 210 | 210 | 50 | 90 | 20 |
2210 | 2210 | 2210 | 50 | 90 | 23 | |
310 | 310 | 310 | 310 | 50 | 110 | 27 |
2310 | 2310 | 2310 | 50 | 110 | 40 | |
410 | 410 | 410 | 50 | 130 | 31 | |
1011 | 55 | 90 | 18 | |||
211 | 211 | 211 | 211 | 55 | 100 | 21 |
2211 | 2211 | 2211 | 55 | 100 | 25 | |
311 | 311 | 311 | 311 | 55 | 120 | 29 |
2311 | 2311 | 2311 | 55 | 120 | 43 | |
411 | 411 | 55 | 140 | 33 | ||
1012 | 60 | 95 | 18 | |||
212 | 212 | 212 | 212 | 60 | 110 | 22 |
2212 | 2212 | 2212 | 60 | 110 | 28 | |
312 | 312 | 312 | 312 | 60 | 130 | 31 |
2312 | 2312 | 2312 | 60 | 130 | 46 | |
412 | 412 | 412 | 60 | 150 | 35 | |
1013 | 65 | 100 | 18 | |||
213 | 213 | 213 | 213 | 65 | 120 | 23 |
2213 | 2213 | 2213 | 65 | 120 | 31 | |
313 | 313 | 313 | 313 | 65 | 140 | 33 |
2313 | 2313 | 2313 | 65 | 140 | 48 | |
413 | 413 | 413 | 65 | 160 | 37 | |
1014 | 70 | 110 | 20 | |||
214 | 214 | 214 | 214 | 70 | 125 | 24 |
2214 | 2214 | 2214 | 70 | 125 | 31 | |
314 | 314 | 314 | 314 | 70 | 150 | 35 |
2314 | 2314 | 2314 | 70 | 150 | 51 | |
414 | 414 | 414 | 70 | 180 | 42 | |
1015 | 75 | 115 | 20 | |||
215 | 215 | 215 | 215 | 75 | 130 | 25 |
2215 | 2215 | 2215 | 75 | 130 | 31 | |
315 | 315 | 315 | 315 | 75 | 160 | 37 |
2315 | 2315 | 2315 | 75 | 160 | 55 | |
415 | 415 | 75 | 190 | 45 | ||
1016 | 80 | 125 | 22 | |||
216 | 216 | 216 | 216 | 80 | 140 | 26 |
2216 | 2216 | 2216 | 80 | 140 | 33 | |
316 | 316 | 316 | 316 | 80 | 170 | 39 |
2316 | 2316 | 2316 | 80 | 170 | 58 | |
416 | 416 | 80 | 200 | 48 | ||
1017 | 85 | 130 | 22 | |||
217 | 217 | 217 | 217 | 85 | 150 | 28 |
2217 | 2217 | 2217 | 85 | 150 | 36 | |
317 | 317 | 317 | 317 | 85 | 180 | 41 |
2317 | 2317 | 2317 | 85 | 180 | 60 | |
417 | 417 | 85 | 210 | 52 | ||
1018 | 90 | 140 | 24 | |||
218 | 218 | 218 | 218 | 90 | 160 | 30 |
2218 | 2218 | 2218 | 90 | 160 | 40 | |
318 | 318 | 318 | 318 | 90 | 190 | 43 |
2318 | 2318 | 2318 | 90 | 190 | 64 | |
418 | 418 | 90 | 225 | 54 | ||
1019 | 95 | 145 | 24 | |||
219 | 219 | 219 | 219 | 95 | 170 | 32 |
2219 | 2219 | 2219 | 95 | 170 | 43 | |
319 | 319 | 319 | 319 | 95 | 200 | 45 |
2319 | 2310 | 2310 | 95 | 200 | 67 | |
419 | 95 | 240 | 55 | |||
1020 | 100 | 150 | 24 | |||
220 | 220 | 220 | 220 | 100 | 180 | 34 |
2220 | 2220 | 2220 | 100 | 180 | 46 | |
320 | 320 | 320 | 320 | 100 | 215 | 47 |
2320 | 2320 | 2320 | 2320 | 100 | 215 | 73 |
420 | 100 | 250 | 58 | |||
1021 | 105 | 160 | 26 | |||
221 | 221 | 221 | 221 | 105 | 190 | 36 |
321 | 321 | 321 | 105 | 225 | 49 | |
421 | 421 | 105 | 260 | 60 | ||
1022 | 110 | 170 | 28 | |||
222 | 222 | 222 | 222 | 110 | 200 | 38 |
2222 | 2222 | 2222 | 110 | 200 | 53 | |
322 | 322 | 322 | 322 | 110 | 240 | 50 |
2322 | 2322 | 2322 | 110 | 240 | 80 | |
422 | 110 | 280 | 65 | |||
1024 | 120 | 180 | 28 | |||
224 | 224 | 224 | 224 | 120 | 215 | 40 |
2224 | 2224 | 2224 | 120 | 215 | 58 | |
324 | 324 | 324 | 324 | 120 | 260 | 55 |
2324 | 2324 | 2324 | 120 | 260 | 86 | |
1026 | 130 | 200 | 33 | |||
226 | 226 | 226 | 226 | 130 | 230 | 40 |
2226 | 2226 | 2226 | 130 | 230 | 64 | |
326 | 326 | 326 | 326 | 130 | 280 | 58 |
2326 | 2326 | 2326 | 130 | 280 | 93 | |
1028 | 140 | 210 | 33 | |||
228 | 228 | 228 | 228 | 140 | 250 | 42 |
2228 | 2228 | 2228 | 140 | 250 | 68 | |
328 | 328 | 328 | 328 | 140 | 300 | 62 |
2328 | 2328 | 2328 | 140 | 300 | 102 | |
1030 | 150 | 225 | 35 | |||
230 | 230 | 230 | 230 | 150 | 270 | 45 |
2230 | 2230 | 2230 | 150 | 270 | 73 | |
330 | 330 | 330 | 330 | 150 | 320 | 65 |
2330 | 2330 | 2330 | 150 | 320 | 108 | |
1032 | 160 | 240 | 38 | |||
232 | 232 | 232 | 232 | 160 | 290 | 48 |
2232 | 2232 | 2232 | 160 | 290 | 80 | |
332 | 332 | 332 | 160 | 340 | 68 | |
2332 | 2332 | 160 | 340 | 114 | ||
1034 | 170 | 260 | 42 | |||
234 | 234 | 234 | 234 | 170 | 310 | 52 |
2234 | 2234 | 2234 | 170 | 310 | 86 | |
334 | 334 | 334 | 170 | 360 | 72 | |
2334 | 2334 | 170 | 360 | 120 | ||
1036 | 180 | 280 | 46 | |||
236 | 236 | 236 | 180 | 320 | 52 | |
2236 | 2236 | 2236 | 180 | 320 | 86 | |
336 | 336 | 180 | 380 | 75 | ||
2336 | 2336 | 180 | 380 | 126 | ||
1038 | 190 | 290 | 46 | |||
238 | 238 | 238 | 238 | 190 | 340 | 55 |
2238 | 2238 | 190 | 340 | 92 | ||
338 | 190 | 400 | 78 | |||
2338 | 2338 | 190 | 400 | 132 | ||
1040 | 200 | 310 | 51 | |||
240 | 240 | 240 | 240 | 200 | 360 | 58 |
2240 | 2240 | 200 | 360 | 98 | ||
340 | 340 | 200 | 420 | 80 | ||
2340 | 2340 | 200 | 420 | 138 | ||
1044 | 220 | 340 | 56 | |||
244 | 244 | 244 | 220 | 400 | 65 | |
2244 | 2244 | 220 | 400 | 108 | ||
344 | 220 | 460 | 88 | |||
2344 | 2344 | 220 | 460 | 145 | ||
1048 | 240 | 360 | 56 | |||
248 | 248 | 248 | 240 | 440 | 72 | |
2248 | 240 | 440 | 120 | |||
348 | 348 | 240 | 500 | 95 | ||
2348 | 240 | 500 | 155 | |||
1052 | 260 | 400 | 65 | |||
252 | 252 | 260 | 480 | 80 | ||
2252 | 260 | 480 | 130 | |||
352 | 260 | 540 | 102 | |||
2352 | 260 | 540 | 165 |
