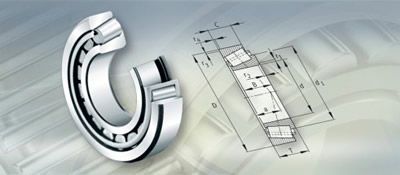

Rodamientos de Rodillos Cónicos

Rodamientos de Rodillos CónicosLos rodamientos de rodillos cónicos tienen los rodillos dispuestos entre unos caminos de rodadura cónicos en los aros interior y exterior.

Al prolongar las superficies cónicas de ambos caminos de rodadura, convergen sobre un mismo punto en el eje del rodamiento.

Su diseño hace que los rodamientos de rodillos cónicos sean especialmente adecuados para soportar cargas combinadas (radiales y axiales).

Su capacidad de carga axial viene determinada en gran medida por el ángulo de contacto cuanto mayor sea este ángulo, mayor será la capacidad de carga axial. El factor de cálculo e sirve como indicación del tamaño del ángulo; cuanto mayor sea el valor de e, mayor será el ángulo de contacto y más apropiado será el rodamiento para soportar cargas axiales.

Los rodamientos de rodillos cónicos suelen ser de diseño desarmable, es decir, el cono que consta de aro interior, rodillos y jaula, forman una unidad que puede montarse por separado del aro exterior (copa).



Buscador de Rodamientos de Rodillos Cónicos:



Referencia Dimensiones (mm)
d D T
30202 15 35 11,75
30302 15 42 14,25
30203 17 40 13,25
32203 17 40 17,25
30303 17 47 15,25
32303 17 47 20,25
32004 20 42 15
30204 20 47 15,25
30304 20 52 16,25
31304 20 52 16,25
32304 20 52 22,25
320/22 22 44 15
302/22 22 50 15,25
322/22 22 50 19,25
303/22 22 56 17,25
323/22 22 56 22,25
32005 25 47 15
33005 25 47 17
30205 25 52 16,25
32205 25 52 19,25
33205 25 52 22
30305 25 62 18,25
31305 25 62 18,25
32305 25 62 25,25
320/28 28 52 16
302/28 28 58 17,25
322/28 28 58 20,25
303/28 28 68 19,75
323/28 28 68 25,75
32006 30 55 17
33006 30 55 20
30206 30 62 17,25
32206 30 62 21,25
33206 30 62 25
30306 30 72 20,75
31306 30 72 20,75
32306 30 72 28,75
320/32 32 58 17
302/32 32 65 18,25
322/32 32 65 22,25
303/32 32 75 21,75
323/32 32 75 29,75
32907 35 55 14
32007 35 62 18
33007 35 62 21
30207 35 72 18,25
32207 35 72 24,25
33207 35 72 28
30307 35 80 22,75
31307 35 80 22,75
32307 35 80 32,75
32908 40 62 15
32008 40 68 19
33008 40 68 22
33108 40 75 26
30208 40 80 19,75
32208 40 80 24,75
33208 40 80 32
30308 40 90 25,25
31308 40 90 25,25
32308 40 90 35,25
32909 45 68 15
32009 45 75 20
33009 45 75 24
33109 45 80 26
30209 45 85 20,75
32209 45 85 24,75
33209 45 85 32
T7FC045 45 95 29
30309 45 100 27,25
31309 45 100 27,25
32309 45 100 38,25
32910 50 72 15
32010 50 80 20
33010 50 80 24
33110 50 85 26
30210 50 90 21,75
32210 50 90 24,75
33210 50 90 32
T2ED050 50 100 36
T7FC050 50 105 32
30310 50 110 29,25
31310 50 110 29,25
32310 50 110 42,25
32911 55 80 17
32011 55 90 23
33011 55 90 27
33111 55 95 30
30211 55 100 22,75
32211 55 100 26,75
33211 55 100 35
T7FC055 55 115 34
30311 55 120 31,5
31311 55 120 31,5
32311 55 120 45,5
32912 60 85 17
32012 60 95 23
33012 60 95 27
33112 60 100 30
30212 60 110 23,75
32212 60 110 29,75
33212 60 110 38
T2EE060 60 115 40
T7FC060 60 125 37
30312 60 130 33,5
31312 60 130 33,5
32312 60 130 48,5
32913 65 90 17
32013 65 100 23
33013 65 100 27
33113 65 110 34
30213 65 120 24,75
32213 65 120 32,75
T5ED065 65 120 39
33213 65 120 41
30313 65 140 36
31313 65 140 36
32313 65 140 51
32914 70 100 20
32014 70 110 25
33014 70 110 31
33114 70 120 37
30214 70 125 26,25
32214 70 125 33,25
33214 70 125 41
T7FC070 70 140 39
30314 70 150 38
31314 70 150 38
32314 70 150 54
32915 75 120 20
32015 75 115 25
33015 75 115 31
33115 75 125 37
30215 75 130 27,25
32215 75 130 33,25
33215 75 130 41
T7FC075 75 150 42
30315 75 160 40
31315 75 160 40
32315 75 160 58
32916 80 110 20
32016 80 125 29
33016 80 125 36
33116 80 130 37
30216 80 140 28,25
32216 80 140 35,25
33216 80 140 46
T7FC080 80 160 45
30316 80 170 42,5
31316 80 170 42,5
32316 80 170 61,5
32917 85 120 23
32017 85 130 29
33017 85 130 36
33117 85 140 41
30217 85 150 30,5
32217 85 150 38,5
33217 85 150 49
T7FC085 85 170 48
30317 85 180 44,5
31317 85 180 44,5
32317 85 180 63,5
32918 90 125 23
32018 90 140 32
33018 90 140 39
33118 90 150 45
30218 90 160 32,5
32218 90 160 42,5
T7FC090 90 175 48
30318 90 190 46,5
31318 90 190 46,5
32318 90 190 67,5
32919 95 130 23
32019 95 145 32
33019 95 145 39
30219 95 170 34,5
32219 95 170 45,5
30319 95 200 49,5
31319 95 200 49,5
32319 95 200 71,5
32920 100 140 25
T4CB100 100 145 24
32020 100 150 32
33020 100 150 39
T5ED100 100 160 42
30220 100 180 37
32220 100 180 49
33220 100 180 63
30320 100 215 51,5
31320 100 215 56,5
32320 100 215 77,5
32921 105 145 25
32021 105 160 35
33021 105 160 43
30221 105 190 39
32221 105 190 53
30321 105 225 53,5
32321 105 225 81,5
32922 110 150 25
32022 110 170 38
33022 110 170 47
33122 110 180 56
30222 110 200 41
32222 110 200 56
30322 110 240 54,5
31322 110 240 63
32322 110 240 84,5
32924 120 165 29
T4CB120 120 170 27
32024 120 180 38
33024 120 180 48
30224 120 215 43,5
32224 120 215 61,5
30324 120 260 59,5
31324 120 260 68
32324 120 260 90,5
32926 130 180 32
T4CB130 130 185 29
32026 130 200 45
30226 130 230 43,75
32226 130 230 67,75
30326 130 280 63,75
31326 130 280 72
32326 130 280 98,75
32928 140 190 32
T4CB140 140 195 29
32028 140 210 45
30228 140 250 45,75
32228 140 250 71,75
30328 140 300 67,75
31328 140 300 77
32328 140 300 107,7
32930 150 210 38
32030 150 225 48
30230 150 270 49
32230 150 270 77
30330 150 320 72
31330 150 320 82
32330 150 320 114
32932 160 220 38
32032 160 240 51
30232 160 290 52
32232 160 290 84
30332 160 340 75
32332 160 340 121
T4DB170 170 230 32
32934 170 230 38
32034 170 260 57
30234 170 310 57
32234 170 310 91
30334 170 360 80
32334 170 360 127
32936 180 250 45
32036 180 280 64
30236 180 320 57
32236 180 320 91
30336 180 380 83
32336 180 380 134
32938 190 260 45
32038 190 290 64
30238 190 340 60
32238 190 340 97
30338 190 400 86
32338 190 400 140
T4DB200 200 270 37
32940 200 280 51
32040 200 310 70
30240 200 360 64
32240 200 360 104
30340 200 420 89
32340 200 420 146
32944 220 300 51
32044 220 340 76
30244 220 400 72
32244 220 400 114
30344 220 460 97
32344 220 460 154
32948 240 320 51
32048 240 360 76
30248 240 440 79
32248 240 440 127
30348 240 500 105
32348 240 500 165
32952 260 360 63,5
32052 260 400 87
30252 260 480 89
32252 260 480 106
