Rotulas Cardan F
Características de las Rotulas Cardan F:
- Fuerte, preciso y versátil; amplio campo de aplicaciones.
- Ángulo máximo: 45º tipo “S”, 90º tipo “SD”.
- Velocidad máxima: 1000 r.p.m.
- Ejecuciones especiales por petición.

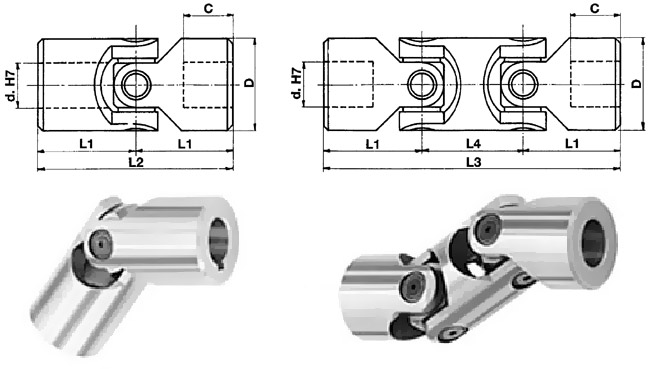

DIN | Mod. | Mod. | d | D | L2 | L1 | C | L4 | L3 | a | b | Q | SW | Peso Kg. | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S | SD | GB | GBD | ||||||||||||||
DIN 808 | 01S | 01SD | 6 | 16 | 34 | 17 | 8 | 22 | 56 | 2 | 7 | 6 | 6 | 0,05 | 0,08 | ||
DIN 808 | 02S | 02SD | 8 | 16 | 40 | 20 | 11 | 22 | 62 | 2 | 9 | 8 | 8 | 0,05 | 0,08 | ||
DIN 808 | 03S | 03SD | 10 | 22 | 48 | 24 | 12 | 26 | 74 | 3 | 11,4 | 10 | 10 | 0,1 | 0,15 | ||
DIN 808 | 04S | 04SD | 12 | 25 | 56 | 28 | 13 | 30 | 86 | 4 | 13,8 | 12 | 12 | 0,16 | 0,25 | ||
DIN 808 | 05S | 05SD | 14 | 28 | 60 | 30 | 13 | 36 | 96 | 5 | 16,3 | 14 | 14 | 0,2 | 0,4 | ||
DIN 808 | 1S | 1SD | 16 | 32 | 68 | 34 | 16 | 36 | 104 | 5 | 18,3 | 16 | 16 | 0,3 | 0,45 | ||
DIN 808 | 2S | 2SD | 18 | 36 | 74 | 37 | 17 | 40 | 114 | 6 | 20,8 | 18 | 18 | 0,45 | 0,7 | ||
DIN 808 | 3S | 3SD | 20 | 42 | 82 | 41 | 18 | 46 | 128 | 6 | 22,8 | 20 | 20 | 0,6 | 1 | ||
DIN 808 | 4S | 4SD | 22 | 45 | 95 | 47,5 | 22 | 50 | 145 | 6 | 24,8 | 22 | 22 | 0,95 | 1,55 | ||
DIN 808 | 5S | 5SD | 25 | 50 | 108 | 54 | 26 | 55 | 163 | 8 | 28,3 | 25 | 25 | 1,2 | 2 | ||
DIN 808 | 6S | 6SD | 30 | 58 | 122 | 61 | 29 | 68 | 190 | 8 | 33,3 | 30 | 30 | 1,85 | 2,9 | ||
DIN 808 | 6S1 | 6SD1 | 32 | 58 | 130 | 65 | 33 | 68 | 198 | 10 | 35,3 | 30 | 30 | 2 | 3 | ||
DIN 808 | 7S | 7SD | 35 | 70 | 140 | 70 | 35 | 72 | 212 | 10 | 38,3 | 35 | - | 3,15 | 4,75 | ||
DIN 808 | 8S | 8SD | 40 | 80 | 160 | 80 | 40 | 85 | 245 | 12 | 43,3 | 40 | - | 4,6 | 7,2 | ||
DIN 808 | 9S | 9SD | 50 | 95 | 190 | 95 | 50 | 100 | 290 | 14 | 53,8 | 50 | - | 7,6 | 12 | ||
DIN 808/7551 | 03GB | 03GBD | 10 | 16 | 52 | 26 | 14 | 22 | 74 | 3 | 11,4 | 8 | 8 | 0,05 | 0,08 | ||
DIN 808/7551 | 04GB | 04GBD | 12 | 22 | 62 | 31 | 18 | 26 | 88 | 4 | 13,8 | 10 | 10 | 0,12 | 0,2 | ||
DIN 808/7551 | 1GB | 1GBD | 16 | 25 | 74 | 37 | 21 | 30 | 104 | 5 | 18,3 | 12 | 12 | 0,2 | 0,3 | ||
DIN 808/7551 | 3GB | 3GBD | 20 | 32 | 86 | 43 | 24 | 38 | 124 | 6 | 22,8 | 16 | 16 | 0,35 | 0,5 | ||
DIN 808/7551 | 5GB | 5GBD | 25 | 42 | 108 | 54 | 31 | 48 | 156 | 8 | 28,3 | 20 | 20 | 0,8 | 1,2 | ||
DIN 808/7551 | 6GB | 6GBD | 30 | 50 | 132 | 66 | 38 | 56 | 188 | 8 | 33,3 | 25 | 25 | 1,2 | 1,7 | ||
DIN 808/7551 | 8GB | 8GBD | 40 | 70 | 166 | 83 | 48 | 72 | 238 | 12 | 43,3 | 30 | 30 | 2,9 | 4,3 |
