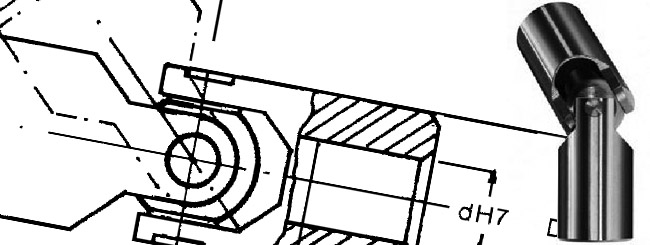

Rotulas Cardan L

Rotulas Cardan L

Características de las Rotulas Cardan L:

  • Fuerte, preciso y versátil; amplio campo de aplicaciones.
  • Ángulo máximo: 45º tipo “A”, 90º tipo “AD”.
  • Velocidad máxima: 1000 r.p.m.
  • Ejecuciones especiales por petición.



TIPO dH7  mm. D   mm. I 1   mm. I 1x   mm. I 2x   mm. I 2   mm. D1 I 3   mm. I 3x   mm. I 4   mm. I 5   mm. b   mm. t   mm. SH8  mm. SWH8  mm.
A AD
101A - 6 16 34 - - 9 - - - - - - - - -
102A - 8 16 40 - - 11 - - - - - 2 9 - -
103A - 10 22 45 48 62 10 - - - - - 3 11,4 10 10
104A 104AD 12 25 50 56 - 11 22 74 86 29 15 4 13,8 12 12
105A 105AD 14 29 56 60 74 13 25 85 95 33 16 5 16,3 14 14
106A 106AD 16 32 65 68 86 15 29 100 104 35 19 5 18,3 16 16
107A 107AD 18 37 72 74 - 17 32 112 114 39 20 6 20,8 17 18
108A 108AD 20 40 82 108 - 19 40 127 128 46 20 6 22,8 20 20
109A 109AD 22 47 95 92 - 22 40 145 - 46 25 6 24,8 22 -
110A 110AD 25 50 108 105 132 27 50 163 - 59 25 8 28,3 25 25
111A 111AD 30 58 122 166 - 30 58 182 - 66 30 8 33,3 30 35
111/1A 111/1AD 32 63 130 - - 30 63 198 - 66 30 10 35,3 30 35
112A 112AD 35 70 140 - - 35 70 212 - 78 30 10 38,3 - 35
113A 113AD 40 80 160 - - 42 80 245 - 95 38 12 43,3 - 35
114A 114AD 50 95 190 - - 54 95 290 - 120 50 14 53,8 - 35

I 1x, I 2x, I 3x, longitud bajo demanda.
