Acoplamientos Elásticos SIT

A continuación les mostramos nuestro catálogo de acoplamientos elásticos de la marca SIT.





Seleccione un acoplamento elástico para ver los detalles...

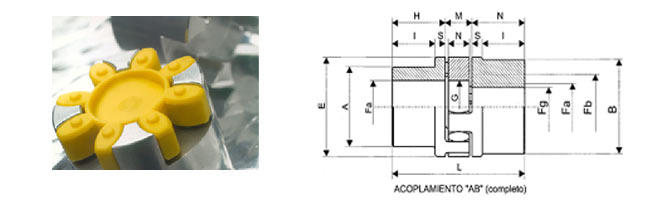

Acoplamientos Elásticos SIT - Tipo Trasco

Acoplamientos Elásticos SIT - Tipo Trasco

Dimensiones del cubo en fundición GG25

TIPO Fa
(mm)		 Fb
(mm)		 Fg
(mm)		 E
(mm)		 A
(mm)		 B
(mm)		 L
(mm)		 H
(mm)		 M
(mm)		 S
(mm)		 N
(mm)		 I
(mm)		 G
(mm)		 J
(Kg*m²)
19/24 - 24 15 40 40 40 66 25 16 2 12 - 18 0,00008
24/32 24 32 21 55 40 55 78 30 18 2 14 24 27 0,0003
28/38 28 38 27 65 48 65 90 35 20 2,5 15 28 30 0,0007
38/45 38 45 37 80 66 80 114 45 24 3 18 37 38 0,0020
42/55 42 55 41 95 75 95 126 50 26 3 20 40 46 0,0060
48/60 48 60 47 105 85 105 140 56 28 3,5 21 45 51 0,0100
55/70 55 70 53 120 98 120 160 65 30 4 22 52 60 0,0200
65/75 65 75 63 135 115 135 185 75 35 4,5 26 61 68 0,0370
75/90 75 90 73 160 135 160 210 85 40 5 30 69 80 0,0820
90/100 90 100 88 200 160 180 245 100 45 5,5 34 81 100 0,1790

Acoplamientos Elásticos SIT - Tipo Trasco

Dimensiones del cubo en aluminio

TIPO Fa
(mm)		 Fb
(mm)		 Fg
(mm)		 E
(mm)		 A
(mm)		 B
(mm)		 L
(mm)		 H
(mm)		 M
(mm)		 S
(mm)		 N
(mm)		 I
(mm)		 G
(mm)		 J
(Kg*m²)
19/24 - 24 4 40 40 40 66 25 16 2 12 - 18 0,00004
24/32 24 32 22 55 40 55 78 30 18 2 14 24 27 0,0001
28/38 28 38 26 65 48 65 90 35 20 2,5 15 28 30 0,0003
38/45 38 45 36 80 66 77 114 45 24 3 18 37 38 0,0008
42/55 - 55 - 95 - 95 126 50 26 3 20 - 46 0,0230
48/60 - 60 - 105 - 105 140 56 28 3,5 21 - 51 0,0300

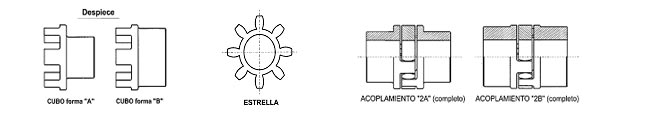

Nomenclatura usada en la tabla:

  • Fa.→ Máx. taladro terminado con cubo “A”
  • Wa→ Peso del acoplamiento con cubo “A”
  • Fb.→ Máx. taladro terminado con cubo “B”
  • Wb→ Peso del acoplamiento con cubo “B”
  • Fg.→ Pretaladro cubo “B”
  • Wab→ Peso del acoplamiento con cubo “A” y cubo “B”
  • H*a→ Cota H para cubo largo “A”
  • J→ Momento de inercia con cubo “B” y  Ø taladro máximo
  • H*b→ Cota H para cubo largo “B”



Descargar PDF Ver otras series del acoplamiento Trasco que se pueden subministrar bajo pedido

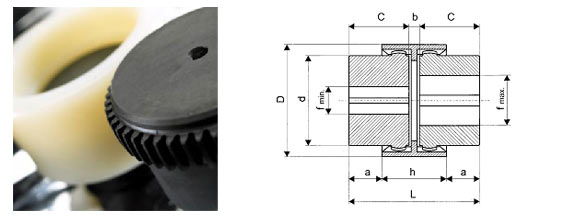

Acoplamientos Elásticos SIT - Tipo Sitex

Acoplamientos Elásticos SIT - Tipo Sitex, Especificaciones

Especificaciones del acoplamiento Sit tipo Sitex

TIPO D d f H7 C
(mm)		 b
(mm)		 a
(mm)		 h
(mm)		 L
(mm)		 Ø x 1
(mm)		 CL
(mm)
min.
(mm)		 (mm) (mm) (mm) máx.
(mm)
0,5/14 40 25 8 - - 11 14 23 4 6,5 37 50 4 MA x 4 30
19 48 32 8 - 11 14 19 25 4 7 37 51 5 MA x 6 -
2/24 52 36 11 - 14 19 24 26 4 7,5 41 56 6 MA x 8 50
3,5/28 66 44 11 19 19 24 28 40 4 19 46 84 6 MA x 8 60
5/32 76 50 14 22 24 28 32 40 4 18 48 84 8 MA x 12 60
6,5/38 83 58 14 24 28 32 38 40 4 18 48 84 8 MA x 12 80
8/42 92 65 14 28 32 38 42 42 4 19 50 88 10 MA x 12 110
12/48 100 68 19 32 38 42 48 50 4 27 50 104 10 MA x 12 110
30/65 140 96 19 38 42 48 65 70 4 36 72 144 12 MA x 20 140
40/80 175 124 - - - - 80 90 6 46,5 93 186 - -

Leyenda

  • f H7 = Taladro disponible para cada cuerpo
  • Ø x 1 = Tornillos de fijación a 90º de la chaveta
  • CL = Longitud cuerpo tipo “L” largo

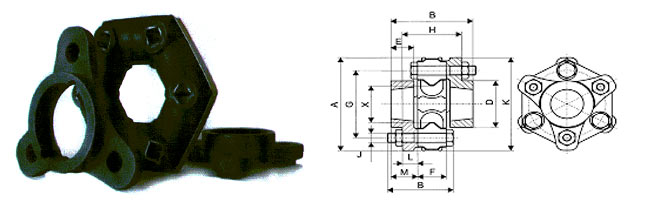

Acoplamientos Elásticos SIT - Tipo JuboFlex

Acoplamientos Elásticos SIT - Tipo Juboflex, Especificaciones

Especificaciones del acoplamiento Sit tipo JuboFlex

TIPO C Casq.
cónico		 A
 B
 D
 E
 F
 G
 H
 J
 K
 L
 M
 X
 W
 Z
min. máx.
GJ4 - - 1108 91 74 48 20 28 65 54 8 91 11 23 23 0,8 65
GJ9 - - 1210 117 90 60 25 32 85 65 10 121 14 29 35 1,6 75
GJ16 - - 1610 142 106 70 25 46 100 81 12 140 17 30 40 2,7 90
GJ25 - - 2012 181 121 95 30 61 132 91 14 177 21 35 63 5 100
GJ35 - 70 - 202 284 105 109 54 150 96 18 196 21 115 68 18 -
GJ50 - 75 - 232 322 115 124 62 170 108 20 225 23 130 75 25 -
GJ70 - 80 - 263 346 122 133 68 190 116 20 246 24 139 82 32 -
GJ120 60 100 - 280 486 156 172 78 210 222 20 - 52 204 110 57 -

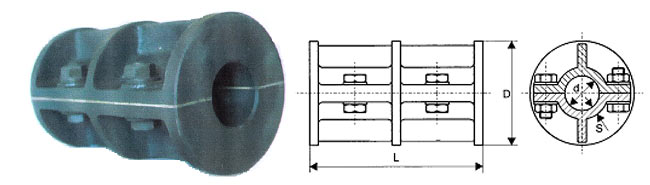

Acoplamientos Elásticos SIT - Con Tornillos GB

Acoplamientos Elásticos SIT - con tornillos GB, Especificaciones

Especificaciones del acoplamiento Sit con tornillos GB

TIPO d
(mm)		 D
(mm)		 L
(mm)		 S
(mm)		 Tipo de
tornillos		 Nº de
tornillos		 Ms
(Nm)		 Tknl
GB20 20 74 110 10 M8 4 2,5 20
GB25 25 72 115 10 M8 4 2,5 20
GB30 30 96 145 10 M10 4 5 35
GB35 35 103 158 12 M10 4 5 40
GB40 40 116 170 12 M12 4 8,5 65
GB45 45 113 190 12 M12 4 8,5 75
GB50 50 120 205 12 M12 6 8,5 120
GB55 55 140 220 12 M14 6 14 200
GB60 60 142 220 13 M14 6 14 215
GB65 65 150 250 13 M14 6 14 235
GB70 70 160 260 15 M14 6 14 255
GB75 75 160 260 18 M14 6 14 270
GB80 80 185 280 20 M14 6 14 290
GB90 90 210 310 20 M16 8 14 310
GB100 100 225 343 20 M16 8 21 600
GB120 120 275 415 21 M18 8 21 650

Leyenda:

  • Ms = Par de apriete de los tornillos
  • Tknl = Par transmitido
