Correas Trapeciales Multiples Roflex

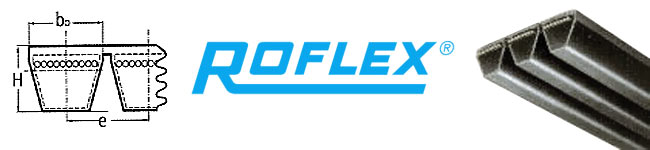

Tabla de especificaciones de las Correas Trapeciales Multiples Roflex
SECCIÓN ASAE S 211.4ANSI/RMA IP-20, RMA/MPTA IP-22 |
A/HA | B/HB | C/HC | D/HD | 3V/ 9J | 5V/ 15J | 8V/ 15J | SPZ | SPA | SPB | SPC | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Anchura bo [mm] ≈ |
13 | 17 | 22 | 32 | 9 | 15 | 25 | 9 | 12 | 16 | 22 | ||
Altura H [mm] ≈ |
11 | 14,3 | 18 | 24,5 | 11 | 16,5 | 27 | 11 | 13 | 11 | 22 | ||
Paso e [mm] |
12 | 15 | 19 | 25,5 | 10,3 | 17,5 | 28,6 | 12 | 15 | 19 | 25,5 | ||
Longitud interior Li ≈ Le - [mm] |
36 | 62 | 75 | 111 | 42 | 71 | 120 | 51 | 63 | 82 | 113 | ||
Diámetro primitivo mínimo dd [mm] de la polea mas pequeña |
80 | 130 | 210 | 370 | 67 | 180 | 315 | 63 | 90 | 140 | 224 | ||
Peso [kg/m/diente] ≈ |
0,162 | 0,260 | 0,431 | 0,957 | 0,113 | 0,262 | 0,685 | 0,119 | 0,195 | 0,268 | 0,495 | ||
Máxima frecuencia de flexión f [Hz] |
70 | ||||||||||||
| Velocidad máx. recomendada v [m/s] | 30 | ||||||||||||
Buscador de Secciones de Correas Trapeciales Multiples Roflex
| Perfil | La (mm.) | Li (mm.) | Norma RMA Le (1/10" ) | Norma ISO Le (mm.) | Lw (mm.) |
|---|---|---|---|---|---|
| A / HA | 1336 | 1300 | |||
| A / HA | 1486 | 1450 | |||
| A / HA | 1536 | 1500 | |||
| A / HA | 1661 | 1625 | |||
| A / HA | 1736 | 1700 | |||
| A / HA | 1836 | 1800 | |||
| A / HA | 1936 | 1900 | |||
| A / HA | 2036 | 2000 | |||
| A / HA | 2276 | 2240 | |||
| A / HA | 2536 | 2500 | |||
| A / HA | 2686 | 2650 | |||
| A / HA | 2881 | 2845 | |||
| A / HA | 3084 | 3048 | |||
| A / HA | 3286 | 3250 | |||
| A / HA | 3694 | 3658 | |||
| A / HA | 4036 | 4000 | |||
| B / HB | 1168 | 1106 | |||
| B / HB | 1262 | 1200 | |||
| B / HB | 1362 | 1300 | |||
| B / HB | 1397 | 1335 | |||
| B / HB | 1462 | 1400 | |||
| B / HB | 1562 | 1500 | |||
| B / HB | 1575 | 1513 | |||
| B / HB | 1588 | 1526 | |||
| B / HB | 1662 | 1600 | |||
| B / HB | 1670 | 1608 | |||
| B / HB | 1687 | 1625 | |||
| B / HB | 1762 | 1700 | |||
| B / HB | 1850 | 1788 | |||
| B / HB | 1862 | 1800 | |||
| B / HB | 1865 | 1803 | |||
| B / HB | 1912 | 1850 | |||
| B / HB | 1920 | 1858 | |||
| B / HB | 1950 | 1888 | |||
| B / HB | 1962 | 1900 | |||
| B / HB | 1980 | 1918 | |||
| B / HB | 2062 | 2000 | |||
| B / HB | 2120 | 2058 | |||
| B / HB | 2162 | 2100 | |||
| B / HB | 2250 | 2188 | |||
| B / HB | 2270 | 2208 | |||
| B / HB | 2302 | 2240 | |||
| B / HB | 2362 | 2300 | |||
| B / HB | 2380 | 2318 | |||
| B / HB | 2450 | 2388 | |||
| B / HB | 2462 | 2400 | |||
| B / HB | 2527 | 2465 | |||
| B / HB | 2562 | 2500 | |||
| B / HB | 2600 | 2538 | |||
| B / HB | 2650 | 2588 | |||
| B / HB | 2662 | 2600 | |||
| B / HB | 2678 | 2616 | |||
| B / HB | 2750 | 2688 | |||
| B / HB | 2762 | 2700 | |||
| B / HB | 2780 | 2718 | |||
| B / HB | 2907 | 2845 | |||
| B / HB | 3000 | 2938 | |||
| B / HB | 3015 | 2953 | |||
| B / HB | 3030 | 2968 | |||
| B / HB | 3045 | 2983 | |||
| B / HB | 3062 | 3000 | |||
| B / HB | 3095 | 3033 | |||
| B / HB | 3110 | 3048 | |||
| B / HB | 3130 | 3068 | |||
| B / HB | 3150 | 3088 | |||
| B / HB | 3212 | 3150 | |||
| B / HB | 3220 | 3158 | |||
| B / HB | 3280 | 3218 | |||
| B / HB | 3312 | 3250 | |||
| B / HB | 3390 | 3328 | |||
| B / HB | 3412 | 3350 | |||
| B / HB | 3512 | 3450 | |||
| B / HB | 3520 | 3458 | |||
| B / HB | 3612 | 3550 | |||
| B / HB | 3720 | 3658 | |||
| B / HB | 3750 | 3688 | |||
| B / HB | 3762 | 3700 | |||
| B / HB | 3800 | 3738 | |||
| B / HB | 3812 | 3750 | |||
| B / HB | 3940 | 3878 | |||
| B / HB | 4062 | 4000 | |||
| B / HB | 4100 | 4038 | |||
| B / HB | 4312 | 4250 | |||
| B / HB | 4480 | 4418 | |||
| B / HB | 4562 | 4500 | |||
| B / HB | 4650 | 4588 | |||
| B / HB | 4812 | 4750 | |||
| B / HB | 4870 | 4808 | |||
| B / HB | 5015 | 4953 | |||
| B / HB | 5062 | 5000 | |||
| B / HB | 5362 | 5300 | |||
| B / HB | 5662 | 5600 | |||
| B / HB | 5770 | 5708 | |||
| C / HC | 2361 | 2286 | |||
| C / HC | 2575 | 2500 | |||
| C / HC | 2825 | 2750 | |||
| C / HC | 3123 | 3048 | |||
| C / HC | 3325 | 3250 | |||
| C / HC | 3625 | 3550 | |||
| C / HC | 3775 | 3700 | |||
| C / HC | 3925 | 3850 | |||
| C / HC | 4325 | 4250 | |||
| C / HC | 4575 | 4500 | |||
| C / HC | 4825 | 4750 | |||
| C / HC | 5075 | 5000 | |||
| C / HC | 5375 | 5300 | |||
| C / HC | 5675 | 5600 | |||
| C / HC | 6075 | 6000 | |||
| C / HC | 6375 | 6300 | |||
| D / HD | 2397 | 2286 | |||
| D / HD | 2611 | 2500 | |||
| D / HD | 2911 | 2800 | |||
| D / HD | 3159 | 3048 | |||
| D / HD | 3361 | 3250 | |||
| D / HD | 3769 | 3658 | |||
| D / HD | 4111 | 4000 | |||
| D / HD | 4226 | 4115 | |||
| D / HD | 4505 | 4394 | |||
| D / HD | 4683 | 4572 | |||
| D / HD | 5064 | 4953 | |||
| D / HD | 5445 | 5334 | |||
| D / HD | 5826 | 5715 | |||
| D / HD | 6207 | 6096 | |||
| D / HD | 6588 | 6477 | |||
| D / HD | 6969 | 6858 | |||
| D / HD | 7350 | 7239 | |||
| D / HD | 7731 | 7620 | |||
| D / HD | 8111 | 8000 | |||
| D / HD | 8493 | 8382 | |||
| D / HD | 8874 | 8763 | |||
| D / HD | 9255 | 9144 | |||
| D / HD | 10017 | 9906 | |||
| D / HD | 10779 | 10668 | |||
| D / HD | 11541 | 11430 | |||
| D / HD | 12311 | 12200 | |||
| D / HD | 13317 | 13206 | |||
| D / HD | 13573 | 13462 | |||
| D / HD | 13827 | 13716 | |||
| D / HD | 14335 | 14224 | |||
| 3V (9J) | 3V 465 | 9J 1181 | |||
| 3V (9J) | 3V 530 | 9J 1346 | |||
| 3V (9J) | 3V 560 | 9J 1422 | |||
| 3V (9J) | 3V 600 | 9J 1524 | |||
| 3V (9J) | 3V 630 | 9J 1600 | |||
| 3V (9J) | 3V 670 | 9J 1702 | |||
| 3V (9J) | 3V 710 | 9J 1803 | |||
| 3V (9J) | 3V 750 | 9J 1905 | |||
| 3V (9J) | 3V 800 | 9J 2032 | |||
| 3V (9J) | 3V 850 | 9J 2159 | |||
| 3V (9J) | 3V 900 | 9J 2286 | |||
| 3V (9J) | 3V 950 | 9J 2413 | |||
| 3V (9J) | 3V 1000 | 9J 2540 | |||
| 3V (9J) | 3V 1060 | 9J 2692 | |||
| 3V (9J) | 3V 1120 | 9J 2845 | |||
| 3V (9J) | 3V 1180 | 9J 2997 | |||
| 3V (9J) | 3V 1250 | 9J 3175 | |||
| 3V (9J) | 3V 1320 | 9J 3353 | |||
| 3V (9J) | 3V 1400 | 9J 3556 | |||
| 5V (9J) | 5V 670 | 15J 1702 | |||
| 5V (9J) | 5V 750 | 15J 1905 | |||
| 5V (9J) | 5V 800 | 15J 2032 | |||
| 5V (9J) | 5V 835 | 15J 2120 | |||
| 5V (9J) | 5V 900 | 15J 2286 | |||
| 5V (9J) | 5V 950 | 15J 2413 | |||
| 5V (9J) | 5V 1000 | 15J 2540 | |||
| 5V (9J) | 5V 1060 | 15J 2692 | |||
| 5V (9J) | 5V 1120 | 15J 2845 | |||
| 5V (9J) | 5V 1180 | 15J 2997 | |||
| 5V (9J) | 5V 1250 | 15J 3175 | |||
| 5V (9J) | 5V 1320 | 15J 3353 | |||
| 5V (9J) | 5V 1400 | 15J 3556 | |||
| 5V (9J) | 5V 1500 | 15J 3810 | |||
| 5V (9J) | 5V 1600 | 15J 4064 | |||
| 5V (9J) | 5V 1700 | 15J 4318 | |||
| 5V (9J) | 5V 1800 | 15J 4572 | |||
| 5V (9J) | 5V 1900 | 15J 4826 | |||
| 5V (9J) | 5V 2000 | 15J 5080 | |||
| 5V (9J) | 5V 2120 | 15J 5385 | |||
| 5V (9J) | 5V 2240 | 15J 5690 | |||
| 5V (9J) | 5V 2360 | 15J 5994 | |||
| 5V (9J) | 5V 2500 | 15J 6350 | |||
| 5V (9J) | 5V 2650 | 15J 6731 | |||
| 5V (9J) | 5V 2800 | 15J 7112 | |||
| 5V (9J) | 5V 3000 | 15J 7620 | |||
| 5V (9J) | 5V 3150 | 15J 8001 | |||
| 5V (9J) | 5V 3350 | 15J 8509 | |||
| 5V (9J) | 5V 3550 | 15J 9017 | |||
| 8V (25J) | 8V 1000 | 25J 2540 | |||
| 8V (25J) | 8V 1060 | 25J 2692 | |||
| 8V (25J) | 8V 1120 | 25J 2845 | |||
| 8V (25J) | 8V 1180 | 25J 2997 | |||
| 8V (25J) | 8V 1250 | 25J 3175 | |||
| 8V (25J) | 8V 1320 | 25J 3353 | |||
| 8V (25J) | 8V 1400 | 25J 3556 | |||
| 8V (25J) | 8V 1500 | 25J 3810 | |||
| 8V (25J) | 8V 1600 | 25J 4064 | |||
| 8V (25J) | 8V 1700 | 25J 4318 | |||
| 8V (25J) | 8V 1800 | 25J 4572 | |||
| 8V (25J) | 8V 1900 | 25J 4826 | |||
| 8V (25J) | 8V 2000 | 25J 5080 | |||
| 8V (25J) | 8V 2028 | 25J 5150 | |||
| 8V (25J) | 8V 2120 | 25J 5383 | |||
| 8V (25J) | 8V 2240 | 25J 5690 | |||
| 8V (25J) | 8V 2360 | 25J 5994 | |||
| 8V (25J) | 8V 2500 | 25J 6350 | |||
| 8V (25J) | 8V 2650 | 25J 6731 | |||
| 8V (25J) | 8V 2800 | 25J 7112 | |||
| 8V (25J) | 8V 3000 | 25J 7620 | |||
| 8V (25J) | 8V 3150 | 25J 8001 | |||
| 8V (25J) | 8V 3350 | 25J 8509 | |||
| 8V (25J) | 8V 3550 | 25J 9017 | |||
| 8V (25J) | 8V 3750 | 25J 9525 | |||
| 8V (25J) | 8V 4000 | 25J 10160 | |||
| 8V (25J) | 8V 4250 | 25J 10795 | |||
| 8V (25J) | 8V 4500 | 25J 11430 | |||
| 8V (25J) | 8V 4750 | 25J 12065 | |||
| 8V (25J) | 8V 5000 | 25J 12700 | |||
| 8V (25J) | 8V 5600 | 25J 14224 | |||
| SPZ | 900 | ||||
| SPZ | 912 | ||||
| SPZ | 925 | ||||
| SPZ | 937 | ||||
| SPZ | 950 | ||||
| SPZ | 987 | ||||
| SPZ | 1047 | ||||
| SPZ | 1112 | ||||
| SPZ | 1120 | ||||
| SPZ | 1137 | ||||
| SPZ | 1162 | ||||
| SPZ | 1180 | ||||
| SPZ | 1187 | ||||
| SPZ | 1202 | ||||
| SPZ | 1212 | ||||
| SPZ | 1237 | ||||
| SPZ | 1250 | ||||
| SPZ | 1262 | ||||
| SPZ | 1287 | ||||
| SPZ | 1312 | ||||
| SPZ | 1320 | ||||
| SPZ | 1337 | ||||
| SPZ | 1347 | ||||
| SPZ | 1362 | ||||
| SPZ | 1387 | ||||
| SPZ | 1400 | ||||
| SPZ | 1412 | ||||
| SPZ | 1437 | ||||
| SPZ | 1462 | ||||
| SPZ | 1487 | ||||
| SPZ | 1500 | ||||
| SPZ | 1512 | ||||
| SPZ | 1537 | ||||
| SPZ | 1562 | ||||
| SPZ | 1587 | ||||
| SPZ | 1600 | ||||
| SPZ | 1612 | ||||
| SPZ | 1637 | ||||
| SPZ | 1662 | ||||
| SPZ | 1687 | ||||
| SPZ | 1700 | ||||
| SPZ | 1737 | ||||
| SPZ | 1762 | ||||
| SPZ | 1787 | ||||
| SPZ | 1800 | ||||
| SPZ | 1812 | ||||
| SPZ | 1837 | ||||
| SPZ | 1862 | ||||
| SPZ | 1887 | ||||
| SPZ | 1900 | ||||
| SPZ | 1937 | ||||
| SPZ | 1987 | ||||
| SPZ | 2000 | ||||
| SPZ | 2037 | ||||
| SPZ | 2120 | ||||
| SPZ | 2137 | ||||
| SPZ | 2187 | ||||
| SPZ | 2240 | ||||
| SPZ | 2262 | ||||
| SPZ | 2287 | ||||
| SPZ | 2300 | ||||
| SPZ | 2360 | ||||
| SPZ | 2450 | ||||
| SPZ | 2500 | ||||
| SPZ | 2650 | ||||
| SPZ | 2800 | ||||
| SPZ | 3000 | ||||
| SPZ | 3150 | ||||
| SPZ | 3350 | ||||
| SPZ | 3550 | ||||
| SPA | 900 | ||||
| SPA | 1000 | ||||
| SPA | 1107 | ||||
| SPA | 1132 | ||||
| SPA | 1157 | ||||
| SPA | 1180 | ||||
| SPA | 1200 | ||||
| SPA | 1232 | ||||
| SPA | 1250 | ||||
| SPA | 1272 | ||||
| SPA | 1282 | ||||
| SPA | 1300 | ||||
| SPA | 1332 | ||||
| SPA | 1357 | ||||
| SPA | 1382 | ||||
| SPA | 1400 | ||||
| SPA | 1432 | ||||
| SPA | 1457 | ||||
| SPA | 1482 | ||||
| SPA | 1500 | ||||
| SPA | 1532 | ||||
| SPA | 1557 | ||||
| SPA | 1582 | ||||
| SPA | 1600 | ||||
| SPA | 1632 | ||||
| SPA | 1657 | ||||
| SPA | 1682 | ||||
| SPA | 1700 | ||||
| SPA | 1707 | ||||
| SPA | 1732 | ||||
| SPA | 1757 | ||||
| SPA | 1782 | ||||
| SPA | 1800 | ||||
| SPA | 1832 | ||||
| SPA | 1857 | ||||
| SPA | 1882 | ||||
| SPA | 1900 | ||||
| SPA | 1932 | ||||
| SPA | 1957 | ||||
| SPA | 1982 | ||||
| SPA | 2000 | ||||
| SPA | 2032 | ||||
| SPA | 2057 | ||||
| SPA | 2082 | ||||
| SPA | 2120 | ||||
| SPA | 2132 | ||||
| SPA | 2182 | ||||
| SPA | 2207 | ||||
| SPA | 2240 | ||||
| SPA | 2282 | ||||
| SPA | 2300 | ||||
| SPA | 2332 | ||||
| SPA | 2360 | ||||
| SPA | 2382 | ||||
| SPA | 2432 | ||||
| SPA | 2482 | ||||
| SPA | 2500 | ||||
| SPA | 2532 | ||||
| SPA | 2582 | ||||
| SPA | 2607 | ||||
| SPA | 2632 | ||||
| SPA | 2650 | ||||
| SPA | 2682 | ||||
| SPA | 2732 | ||||
| SPA | 2782 | ||||
| SPA | 2800 | ||||
| SPA | 2832 | ||||
| SPA | 2847 | ||||
| SPA | 2882 | ||||
| SPA | 2932 | ||||
| SPA | 3000 | ||||
| SPA | 3032 | ||||
| SPA | 3082 | ||||
| SPA | 3150 | ||||
| SPA | 3182 | ||||
| SPA | 3282 | ||||
| SPA | 3350 | ||||
| SPA | 3382 | ||||
| SPA | 3550 | ||||
| SPA | 3750 | ||||
| SPA | 4000 | ||||
| SPA | 4250 | ||||
| SPA | 4500 | ||||
| SPB | 1590 | ||||
| SPB | 1700 | ||||
| SPB | 1750 | ||||
| SPB | 1900 | ||||
| SPB | 2000 | ||||
| SPB | 2050 | ||||
| SPB | 2075 | ||||
| SPB | 2100 | ||||
| SPB | 2120 | ||||
| SPB | 2130 | ||||
| SPB | 2240 | ||||
| SPB | 2250 | ||||
| SPB | 2280 | ||||
| SPB | 2350 | ||||
| SPB | 2360 | ||||
| SPB | 2400 | ||||
| SPB | 2410 | ||||
| SPB | 2450 | ||||
| SPB | 2500 | ||||
| SPB | 2630 | ||||
| SPB | 2650 | ||||
| SPB | 2800 | ||||
| SPB | 3000 | ||||
| SPB | 3150 | ||||
| SPB | 3350 | ||||
| SPB | 3550 | ||||
| SPB | 3750 | ||||
| SPB | 3800 | ||||
| SPB | 4000 | ||||
| SPB | 4250 | ||||
| SPB | 4500 | ||||
| SPB | 4750 | ||||
| SPB | 5000 | ||||
| SPB | 5300 | ||||
| SPB | 5600 | ||||
| SPB | 6000 | ||||
| SPB | 6300 | ||||
| SPB | 6700 | ||||
| SPB | 7100 | ||||
| SPB | 7500 | ||||
| SPB | 8000 | ||||
| SPB | 9500 | ||||
| SPB | 10000 | ||||
| SPC | 2650 | ||||
| SPC | 2800 | ||||
| SPC | 3000 | ||||
| SPC | 3150 | ||||
| SPC | 3350 | ||||
| SPC | 3550 | ||||
| SPC | 3600 | ||||
| SPC | 3750 | ||||
| SPC | 4000 | ||||
| SPC | 4250 | ||||
| SPC | 4500 | ||||
| SPC | 4750 | ||||
| SPC | 5000 | ||||
| SPC | 5300 | ||||
| SPC | 5600 | ||||
| SPC | 6000 | ||||
| SPC | 6300 | ||||
| SPC | 6700 | ||||
| SPC | 7100 | ||||
| SPC | 7500 | ||||
| SPC | 8000 | ||||
| SPC | 8500 | ||||
| SPC | 9000 | ||||
| SPC | 9500 | ||||
| SPC | 10000 | ||||
| SPC | 10600 | ||||
| SPC | 11200 | ||||
| SPC | 11800 | ||||
| SPC | 12500 |
