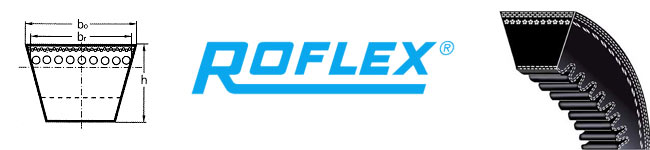

Correas trapeciales dentadas clásicas Roflex

Correas trapeciales dentadas clásicas Roflex

Tabla de especificaciones de las Correas trapeciales dentadas clásicas Roflex

SECCIÓN ISO 4184, BS 3790 DIN 2215 RMA/MTPA IP-20 ZX AX BX CX

 Anchura bo [mm] ≈

 10 13 17 22

 Anchura primitiva br [mm]

 8,5 11 14 19

 Altura T [mm] ≈

 6 8 11 14

 Longitud interior Li ≈ Lr - [mm]

22 30  43 65

  Longitud exterior La ≈ Lr + [mm]

 16 20 23 20

 Diámetro primitivo mínimo dr [mm]

 40 50 80 140

 Peso [kg/m] ≈

 0,055 0,080 0,165 0,250

Máxima frecuencia de flexión f [Hz]

 120

  Velocidad máx. recomendada v [m/s]

 50

Buscador de Secciones de Correas trapeciales dentadas clásicas Roflex

Perfil RMA Lr (mm.)
ZX 19 505
ZX 19,5 517
ZX 20 530
ZX 20,5 543
ZX 21 555
ZX 21,7 573
ZX 22,2 586
ZX 23 606
ZX 24 632
ZX 24,7 649
ZX 25,7 675
ZX 26 682
ZX 27 708
ZX 28 733
ZX 28,5 746
ZX 29,5 771
ZX 30 784
ZX 30,5 797
ZX 30,7 802
ZX 31,5 822
ZX 32 835
ZX 33 860
ZX 33,7 878
ZX 34,5 898
ZX 35 911
ZX 35,5 924
ZX 36 936
ZX 36,5 949
ZX 37 962
ZX 37,5 975
ZX 38 987
ZX 39 1013
ZX 39,5 1025
ZX 39,7 1030
ZX 40 1038
ZX 40,5 1051
ZX 41 1063
ZX 42 1089
ZX 43 1114
ZX 44 1140
ZX 45 1165
ZX 45,5 1178
ZX 46,5 1203
ZX 47,5 1229
ZX 49 1267
ZX 50 1292
ZX 50,7 1310
ZX 52 1343
ZX 53 1368
ZX 53,5 1381
ZX 54 1394
ZX 54 1419
ZX 55,7 1437
ZX 56,7 1462
ZX 58 1495
ZX 59 1521
ZX 59,7 1538
ZX 60 1546
ZX 61 1571
ZX 62 1597
ZX 63 1622
ZX 64 1648
ZX 64,7 1665
ZX 65 1673
ZX 66 1698
ZX 67 1724
ZX 68 1749
ZX 69 1775
ZX 70 1800
ZX 71 1825
ZX 73 1876
ZX 75 1927
ZX 78 2003
ZX 79 2029
ZX 80 2054
ZX 82 2105
ZX 85 2181
ZX 88 2257
ZX 90 2308
ZX 91 2333
AX 19 513
AX 20 538
AX 21 563
AX 21,7 581
AX 22 589
AX 23 614
AX 23,5 627
AX 24 640
AX 25 665
AX 26 690
AX 27 716
AX 27,5 729
AX 28 741
AX 29 767
AX 29,5 780
AX 30 792
AX 31 817
AX 31,5 830
AX 32 843
AX 32,5 856
AX 33 868
AX 33,2 873
AX 34 894
AX 34,5 906
AX 35 919
AX 36 944
AX 37 970
AX 37,5 983
AX 38 995
AX 38,5 1008
AX 39 1021
AX 40 1046
AX 41 1071
AX 42 1097
AX 42,5 1110
AX 43 1122
AX 43,5 1135
AX 44 1148
AX 44,5 1160
AX 45 1173
AX 45,5 1185
AX 46 1198
AX 46,5 1210
AX 47 1224
AX 48 1249
AX 49 1275
AX 50 1300
AX 51 1325
AX 52 1351
AX 53 1376
AX 53,5 1389
AX 54 1402
AX 55 1427
AX 56 1452
AX 57 1478
AX 58 1503
AX 59 1529
AX 60 1554
AX 61 1579
AX 62 1605
AX 63 1630
AX 64 1656
AX 65 1681
AX 66 1706
AX 67 1732
AX 68 1757
AX 69 1783
AX 70 1808
AX 71 1833
AX 72 1859
AX 73 1884
AX 74 1910
AX 75 1935
AX 76 1960
AX 77 1986
AX 78 2011
AX 79 2037
AX 80 2062
AX 81 2087
AX 82 2113
AX 83 2138
AX 84 2164
AX 85 2189
AX 86 2214
AX 87 2240
AX 88 2265
AX 89 2291
AX 90 2316
AX 91 2341
AX 92 2367
AX 93 2392
AX 94 2418
AX 95 2443
AX 96 2468
AX 97 2494
AX 98 2519
AX 99 2545
AX 100 2570
AX 102 2621
AX 103 2646
AX 104 2672
AX 105 2697
AX 106 2722
AX 107 2748
AX 108 2773
AX 110 2824
AX 112 2875
AX 113 2900
AX 114 2926
AX 115 2951
AX 116 2976
AX 118 3027
AX 120 3078
AX 124 3180
AX 128 3281
AX 130 3332
AX 132 3383
AX 134 3434
AX 136 3484
AX 138 3510
AX 140 3586
AX 144 3688
AX 148 3789
AX 158 4043
AX 162 4145
AX 173 4424
AX 174 4450
AX 180 4602
BX 23 627
BX 26 703
BX 27 729
BX 28 754
BX 29 780
BX 29,5 792
BX 30 805
BX 31 830
BX 32 856
BX 32,5 868
BX 33 881
BX 34 907
BX 35 932
BX 35,7 950
BX 36 957
BX 36,7 975
BX 37 983
BX 37,5 995
BX 38 1008
BX 38,7 1026
BX 39 1034
BX 40 1059
BX 41 1084
BX 42 1110
BX 43 1135
BX 44 1161
BX 45 1186
BX 46 1211
BX 47 1237
BX 48 1262
BX 49 1288
BX 50 1313
BX 51 1338
BX 52 1364
BX 53 1389
BX 53,5 1402
BX 54 1415
BX 55 1440
BX 55,5 1453
BX 56 1465
BX 57 1491
BX 58 1516
BX 59 1542
BX 60 1567
BX 61 1592
BX 62 1618
BX 63 1643
BX 64 1669
BX 64,5 1681
BX 65 1694
BX 66 1719
BX 66,2 1724
BX 66,5 1732
BX 67 1745
BX 67,2 1750
BX 68 1770
BX 69 1796
BX 69,2 1800
BX 70 1821
BX 71 1846
BX 72 1872
BX 73 1897
BX 74 1923
BX 75 1948
BX 76 1973
BX 77 1999
BX 78 2024
BX 79 2050
BX 80 2075
BX 81 2100
BX 82 2126
BX 83 2151
BX 84 2177
BX 85 2202
BX 86 2227
BX 87 2253
BX 88 2278
BX 89 2304
BX 90 2329
BX 91 2354
BX 92 2380
BX 93 2405
BX 94 2431
BX 95 2456
BX 96 2481
BX 96,5 2494
BX 97 2507
BX 98 2532
BX 99 2558
BX 100 2583
BX 101 2608
BX 102 2634
BX 103 2659
BX 104 2685
BX 105 2710
BX 106 2735
BX 107 2748
BX 108 2786
BX 109 2811
BX 110 2837
BX 112 2888
BX 112,5 2901
BX 113 2913
BX 114 2939
BX 115 2964
BX 116 2989
BX 117 3015
BX 118 3040
BX 120 3091
BX 122 3142
BX 124 3193
BX 125 3218
BX 126 3243
BX 127 3269
BX 128 3294
BX 130 3345
BX 132 3396
BX 133 3421
BX 134 3447
BX 135 3472
BX 136 3497
BX 138 3548
BX 140 3599
BX 144 3701
BX 146 3751
BX 148 3802
BX 150 3853
BX 152 3904
BX 154 3955
BX 155 3980
BX 156 4005
BX 157 4031
BX 158 4056
BX 162 4158
BX 163 4183
BX 165 4234
BX 168 4310
BX 173 4437
BX 175 4488
BX 180 4615
BX 185 4742
BX 187 4793
BX 188 4818
CX 38 1030
CX 42 1132
CX 43 1157
CX 44 1183
CX 45 1208
CX 46 1233
CX 47 1259
CX 48 1284
CX 49 1310
CX 50 1335
CX 51 1360
CX 52 1386
CX 53 1411
CX 54 1437
CX 55 1462
CX 56 1487
CX 57 1513
CX 58 1538
CX 58,5 1551
CX 59 1564
CX 60 1589
CX 61 1614
CX 62 1640
CX 63 1665
CX 63,2 1670
CX 64 1691
CX 65 1716
CX 66 1741
CX 67 1767
CX 68 1792
CX 69 1818
CX 70 1843
CX 71 1868
CX 72 1894
CX 73 1919
CX 74 1945
CX 75 1970
CX 76 1995
CX 77 2021
CX 78 2046
CX 79 2072
CX 80 2097
CX 81 2122
CX 82 2148
CX 83 2173
CX 84 2199
CX 85 2224
CX 86 2249
CX 87 2275
CX 88 2300
CX 89 2326
CX 90 2351
CX 91 2376
CX 92 2402
CX 93 2427
CX 94 2453
CX 95 2478
CX 96 2503
CX 97 2529
CX 98 2554
CX RMA Lr (mm.)
CX 99 2580
CX 100 2605
CX 101 2630
CX 102 2656
CX 103 2681
CX 104 2707
CX 105 2732
CX 106 2757
CX 107 2783
CX 108 2808
CX 109 2834
CX 110 2859
CX 111 2884
CX 112 2910
CX 113 2935
CX 114 2961
CX 115 2986
CX 116 3011
CX 117 3037
CX 118 3062
CX 120 3113
CX 122 3164
CX 124 3215
CX 125 3240
CX 126 3265
CX 127 3291
CX 128 3316
CX 130 3367
CX 132 3418
CX 133 3443
CX 134 3469
CX 136 3519
CX 137 3545
CX 140 3621
CX 144 3723
CX 150 3875
CX 158 4078
CX 166 4281
CX 173 4459
CX 175 4510
CX 180 4637
CX 195 5018
